NiroLine EW 06

Einwandiger Edelstahlkamin & flexibles Edelstahlrohr

Category Image

Geeignet für alle Regelfeuerstätten im Unterdruck bei Abgastemperaturen bis 600 °C (Starr) bzw. 400 °C (Flex). Für Öl und Gas beim starren System auch im Überdruck mit eingelegter Dichtung bis 120 °C bzw. bis 200 °C.

System

NiroLine EW 06 Starr und Flex


Einsatzbereich

Alle Regelfeuerstätten für Öl, Gas und Festbrennstoffe wie naturbelassenes Holz, Pellets (FE) und Hackschnitzel


Material

Edelstahl - 1.4404 / 1.4571 (Ausführung L70: 1.4539)


Wandstärke
  • Starr: 0,6 mm / bei statischen Erfordernissen auch in 0,8 mm und 1,0 mm verfügbar
  • Flex: 2 x 0,10 mm bis 2 x 0,12 mm

Innendruchmesser
  • Starr: DN 80 - DN 600
  • Flex: DN 90 - DN 400

Oberflächen

Von DN 80 - DN 300 glänzend, ab DN 350 matt


Überdruck

Starr: bis DN 350 mit zusätzlicher EPDM oder Silikon Systemdichtung in muffenseitiger Kastensicke


Max. Abgastemperatur

Starr:

  • 120 °C mit EPDM Systemdichtung (Standard) im Überdruck
  • 200 °C mit Silikon Systemdichtung im Überdruck
  • 600 °C ohne Systemdichtungen im Unterdruck


Flex:

  • 400 °C

Verbindungstechnik
  • Stecksystem mit Muffe
  • Systemdichtungen EPDM (Standard) und Silikon werden bei Bedarf in die Kastensicke eingelegt

Besonderheiten

Starr:

  • Mit Systemdichtung EPDM oder Silikon an der Muffenseite für Überdruckbetrieb nachrüstbar. Achtung! Nicht alle Bauteile sind für den Überdruckbetrieb geeignet!
  • Passende Übergänge auf alle Verbindungsleitungen
  • Klemmbänder für lange, verwinkelte oder hängende Verbindungsleitungen empfehlenswert
  • Kürzbar
  • Kaskaden- und Sammlerleitungen können berechnet und realisiert werden
  • Kondensatbeständig und damit FU (feuchtigkeitsunempfindlich)
  • Ohne Dichtungen rußbrandbeständig
  • Für den Unterdruck auch oval lieferbar
  • Kombinierbar mit NiroLine EW06 flex


Flex:

  • Doppellagiges Edelstahl-Flexrohr mit sehr glatter Innenfläche
  • Extrem robuste Ausführung
  • Kombinierbar mit NiroLine EW06 starr

Montage

Starr:

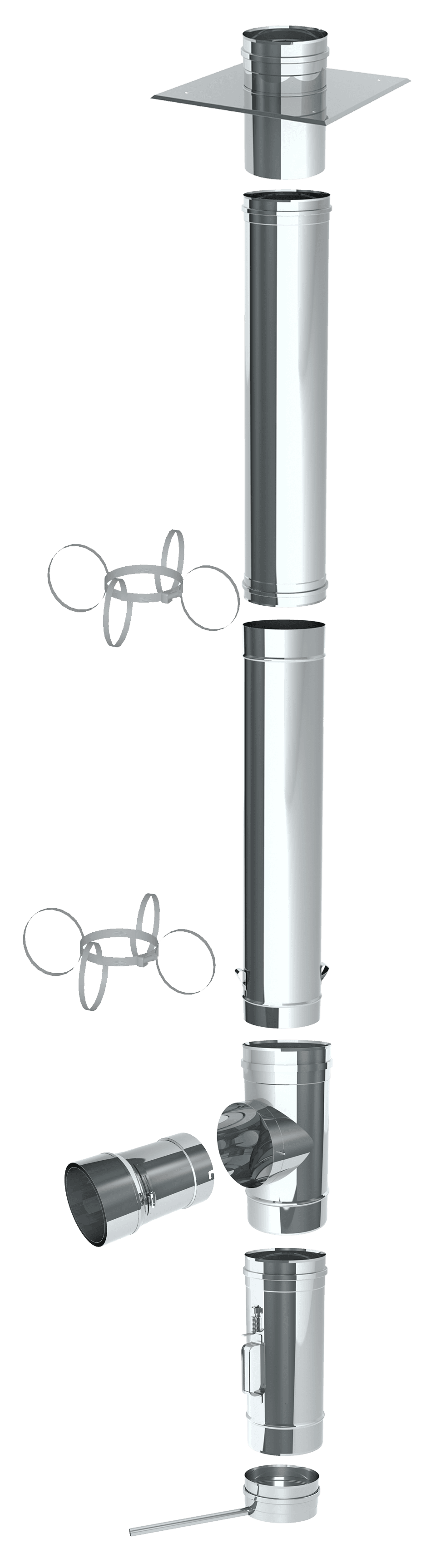

  • Einfache Montage der Steigleitung durch Längenelemente mit Ablassschlaufen
  • T-Stücke mit abnehmbarem Anschluss ermöglicht die Montage mit geringem Stemm- und Maureraufwand
  • Montagesicherheit durch hohe Eintauchtiefe bei den Muffen (6 cm)
  • Ab DN 250 müssen im ÜD die Dichtungen eingeklebt werden



Flex:

  • Einfache Montage durch aufschraubbaren Einzugszapfen
  • Verbinder Flex-Flex und Starr-Flex sind kraftschlüssig mit dem Flexrohr verbunden

Mehrpreise

Ovalisierung (für rechteckige Schachtquerschnitte):

  • 25 % Mehrpreis auf den Bruttolistenpreis (rabattfähig)
  • Nur für den Unterdruck
  • Verlängerte Lieferzeit

Wandstärke 1 mm oder andere Materialqualität (L70: 1.4539):

  • Auf Anfrage und gegen Aufpreis möglich
  • Verlängerte Lieferzeit (ca. 14 Tage)

Warenrücknahme
  • Es können nur wiederverkaufsfähige und unbeschädigte Bauteile zurückgenommen werden
  • Sonderanfertigungen und Bauteile ab DN 300 sind von der Rücknahme ausgeschlossen
  • Wir berechnen eine Manipulationsgebühr von 25 %

CE-Zertifikatsnummer

0036 CPR 91293 006


CE-Klassifizierung

T120 P1 W V2 L50060 O00 (EPDM Dichtung)
T200 P1 W V2 L50060 O00 (Silikondichtung)
T400 N1 D V2 L50060 Gxxx
T400 N1 W V2 L50060 Oxxx
T600 N1 D V2 L50060 Gxxx
T600 N1 W V2 L50060 Oxxx
T600 N1 D V3 L50060 Gxxx
T400 /T600 N1 W V2 L70060 Gxx


Downloads

Anlagenbilder_NiroLine_EW06.pdf

Auswahltabelle_Zugbegrenzer.pdf

Bestellformular_NiroLine_EW06.pdf

Datenerfassungsblatt_NiroLine_EW06.pdf

Flyer_NiroLine_EW06.pdf

Montage_NiroLine_EW06_flex.pdf

Montage_NiroLine_EW06_starr.pdf

Preisbeispiel_NiroLine_EW06.pdf

Zulassung_NiroLine_EW06.pdf
