NiroLine DW 25/50

Doppelwandiger Edelstahlkamin

Category Image

Geeignet für alle Regelfeuerstätten für Öl, Gas und Festbrennstoffe. Zugelassen im Unterdruck bei Abgastemperaturen bis 600 °C und im Überdruck mit zusätzlich eingelegter Dichtung bis 200 °C.

System

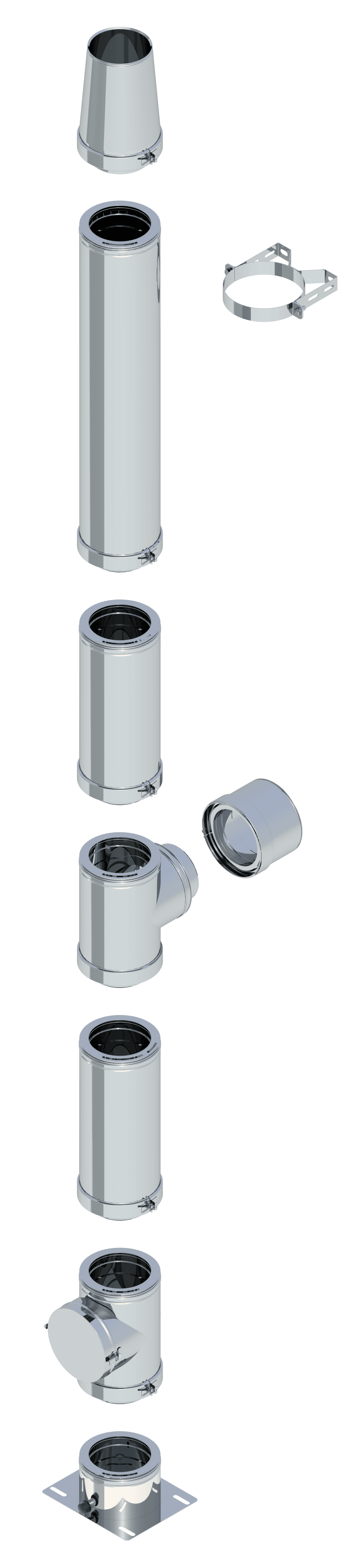

NiroLine DW 25/50 - Doppelwandiger Edelstahlkamin mit Dämmung


Einsatzbereich

Für alle Regelfeuerstätten für Öl, Gas und Festbrennstoffe wie naturbelassenes Holz, Pellets (FE) und Hackschnitzel


Material

Innenrohr: Edelstahl 1.4404
Außenrohr: Edelstahl 1.4301 (oder Kupfer gegen Aufpreis)


Wandstärke:

Innen: 0,5 mm bis DN 200 / 0,6 mm ab DN 250
Außen: 0,5 mm bis DN 300 / 0,6 mm ab DN 350


Innendruchmesser

DN 80 - DN 350: mit 25 mm Dämmung
DN 200 - DN 700: mit 50 mm Dämmung


Dämmung

25 mm und 50 mm


Oberflächen
  • Hochglanz
  • Matt, pulverbeschichtet und Kupfer gegen Mehrpreis lieferbar (siehe Mehrpreise)

Überdruck

Überdruckdicht bis DN 350 - mit zusätzlicher Silikon-Systemdichtung in muffenseitiger Kastensicke


Max. Abgastemperatur
  • 200 °C mit Systemdichtung aus Silikon
  • 600 °C ohne Systemdichtung im Unterdruckbetrieb

Verbindungstechnik
  • Stecksystem mit Muffe
  • Beim Innenrohr werden bei Bedarf Silikon-Systemdichtungen in die Kastensicke eingelegt
  • Außenrohr wird mit beiliegenden Klemmbändern fixiert

Besonderheiten

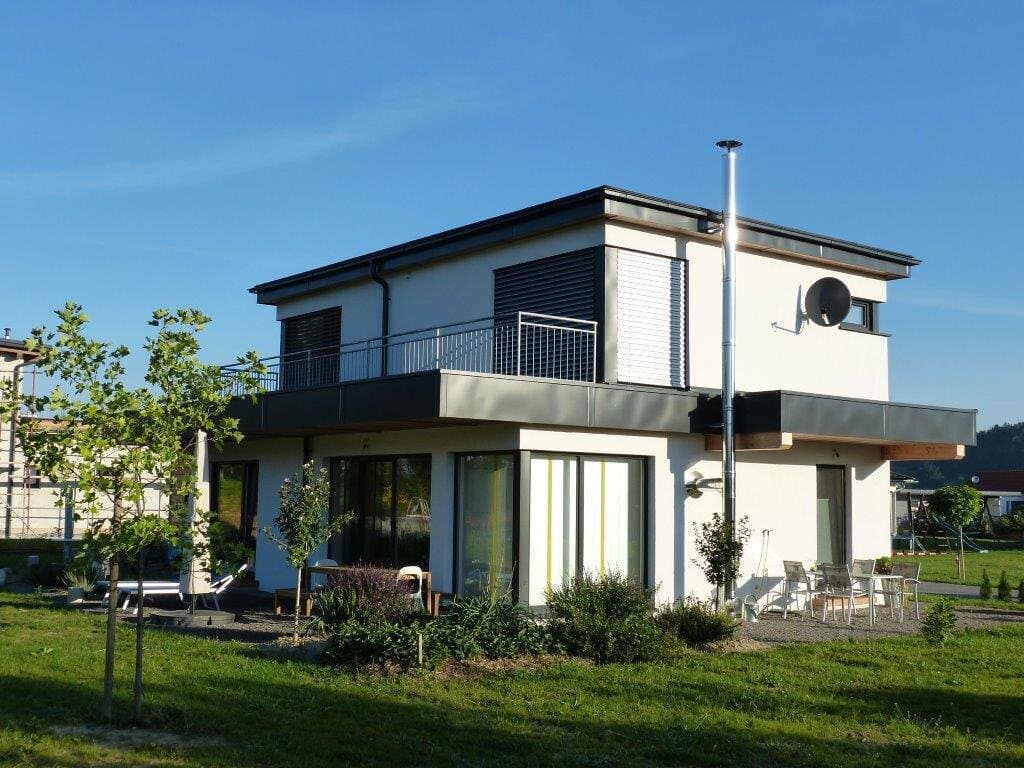

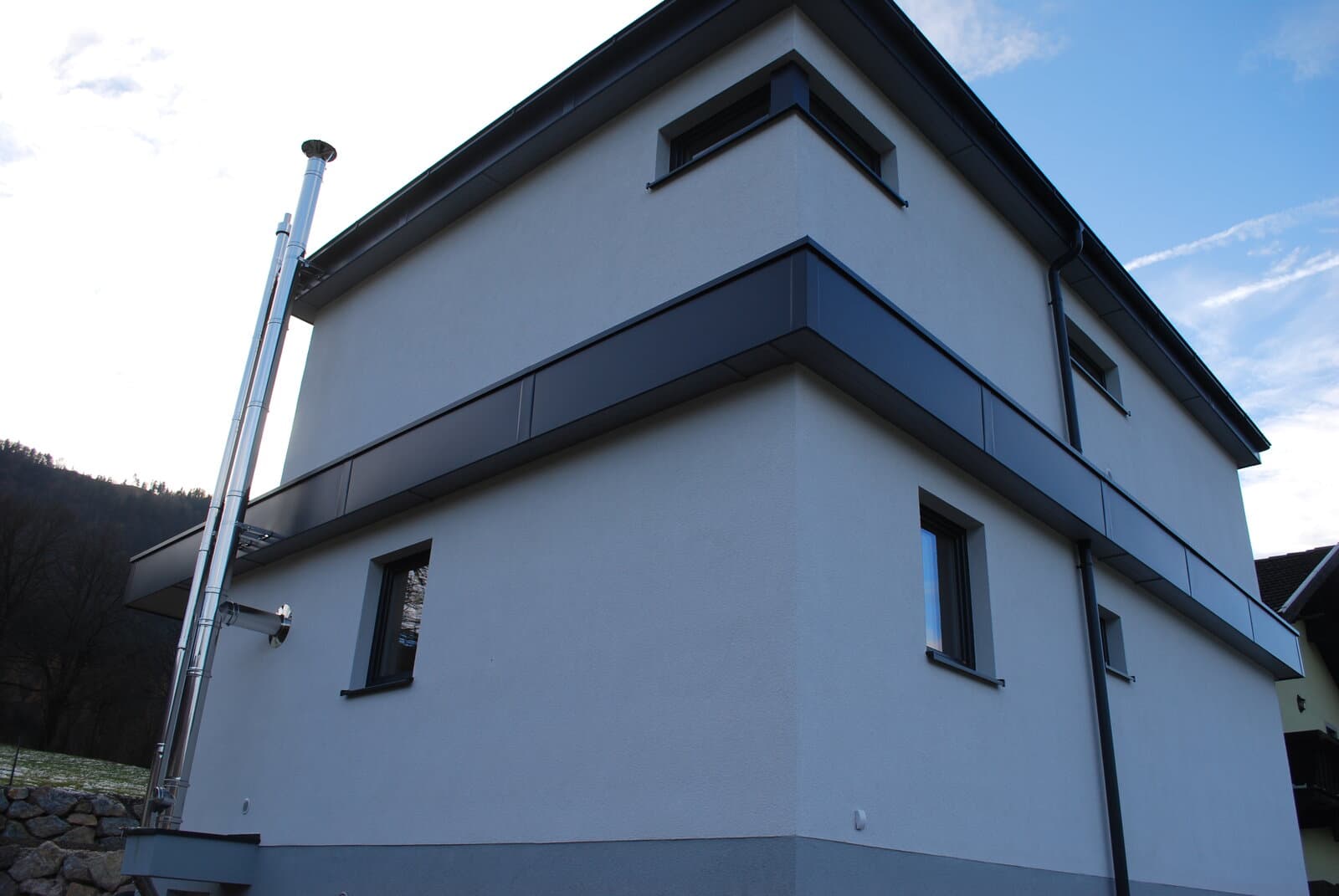

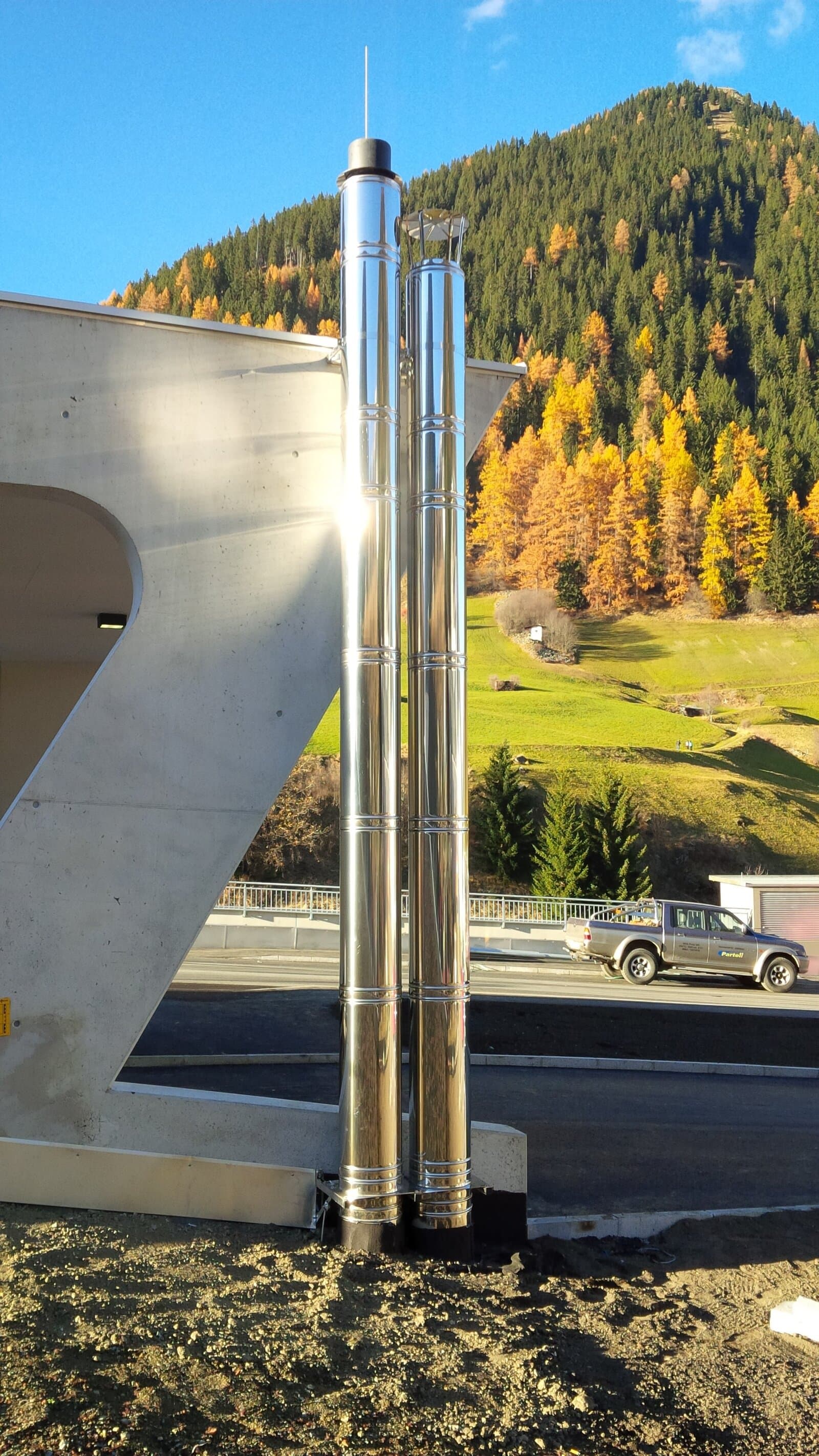

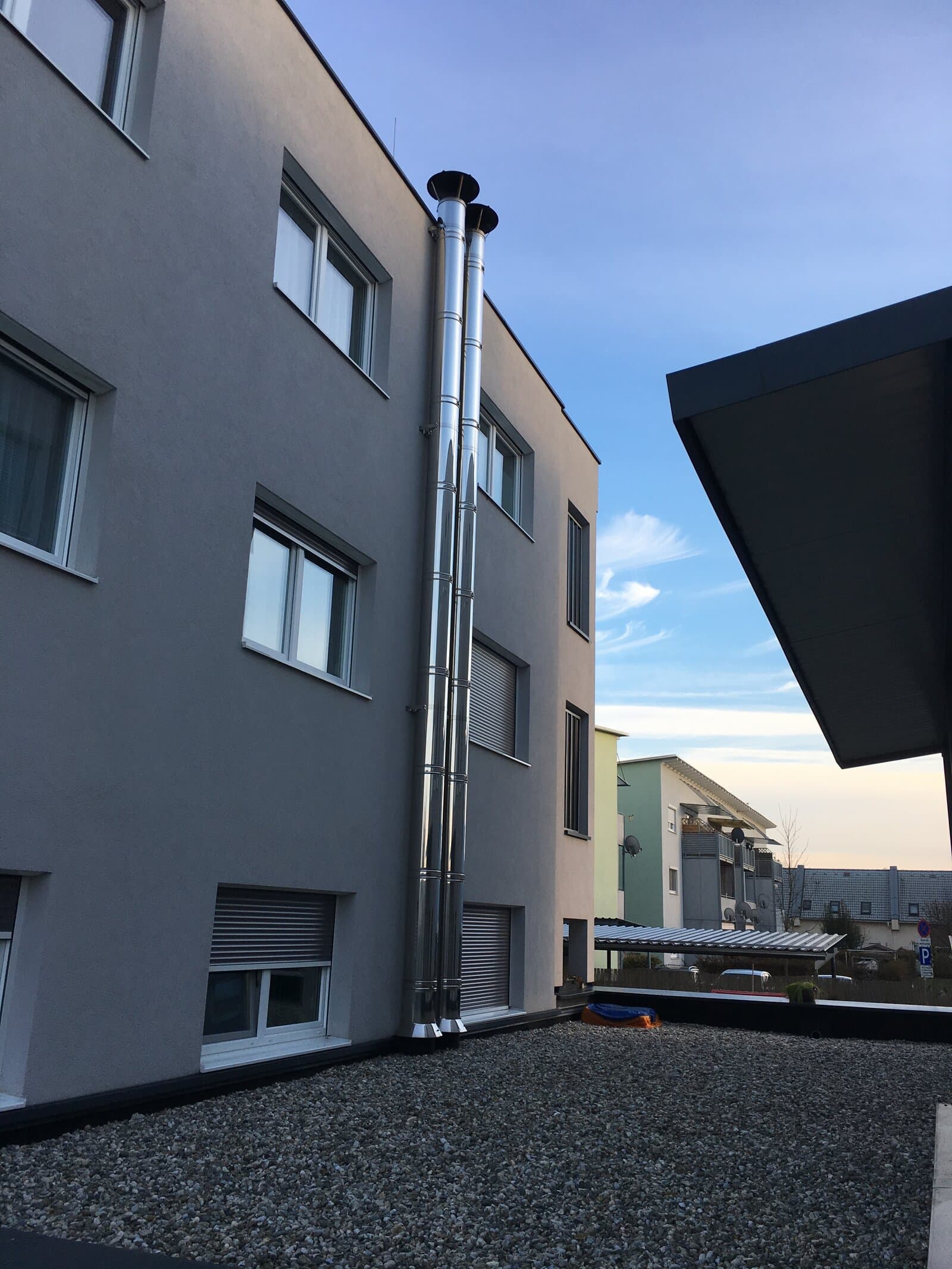

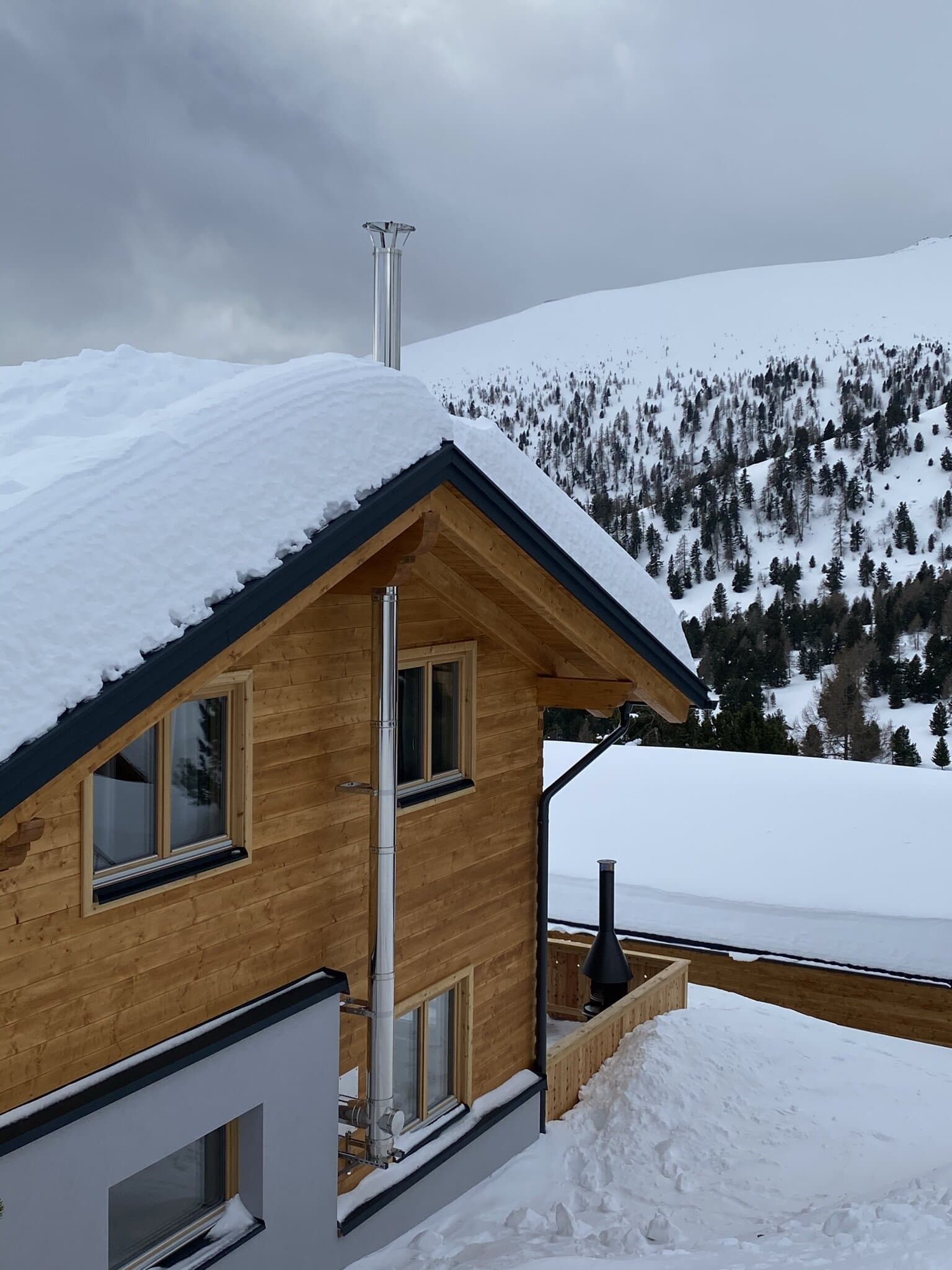

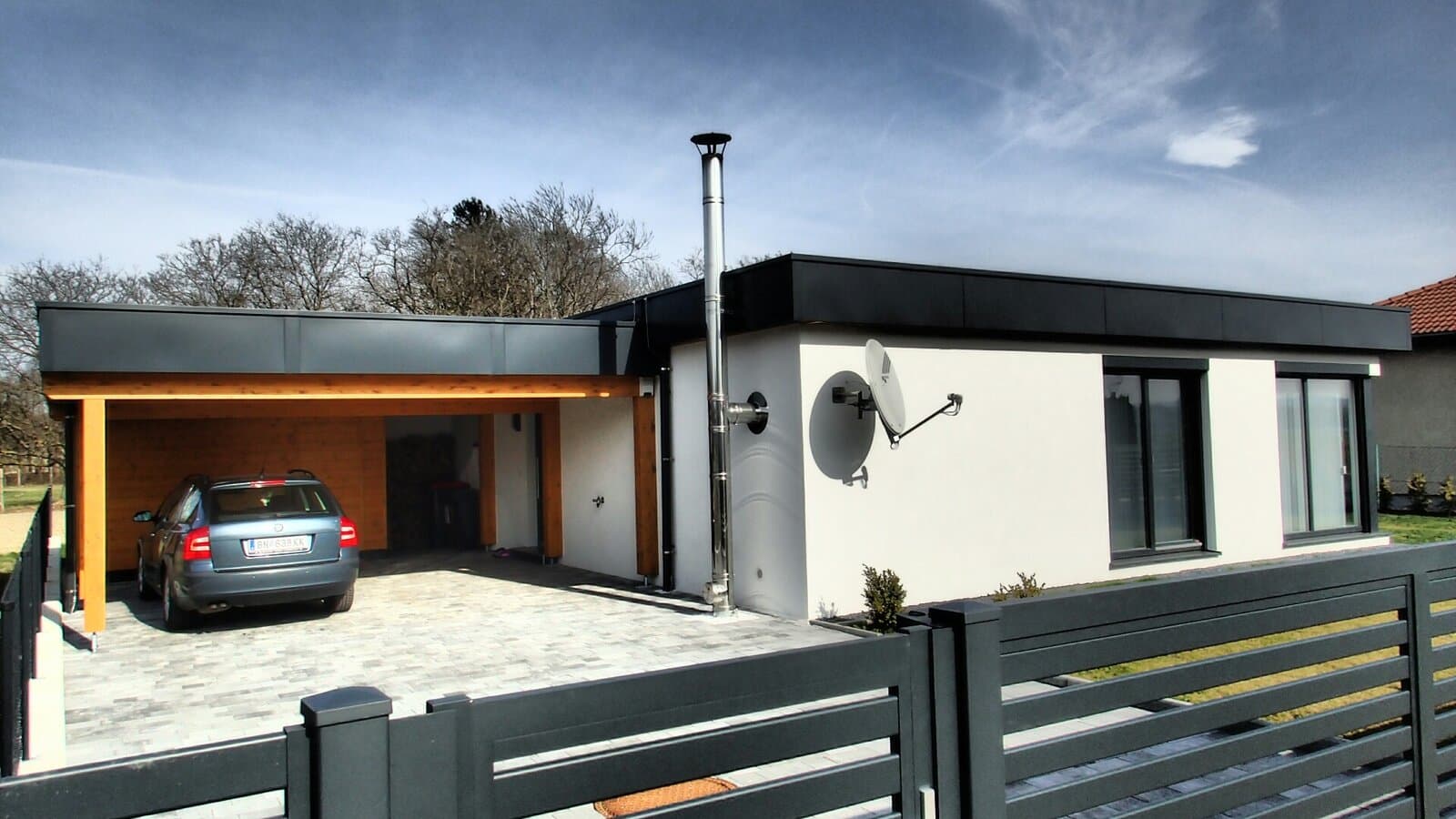

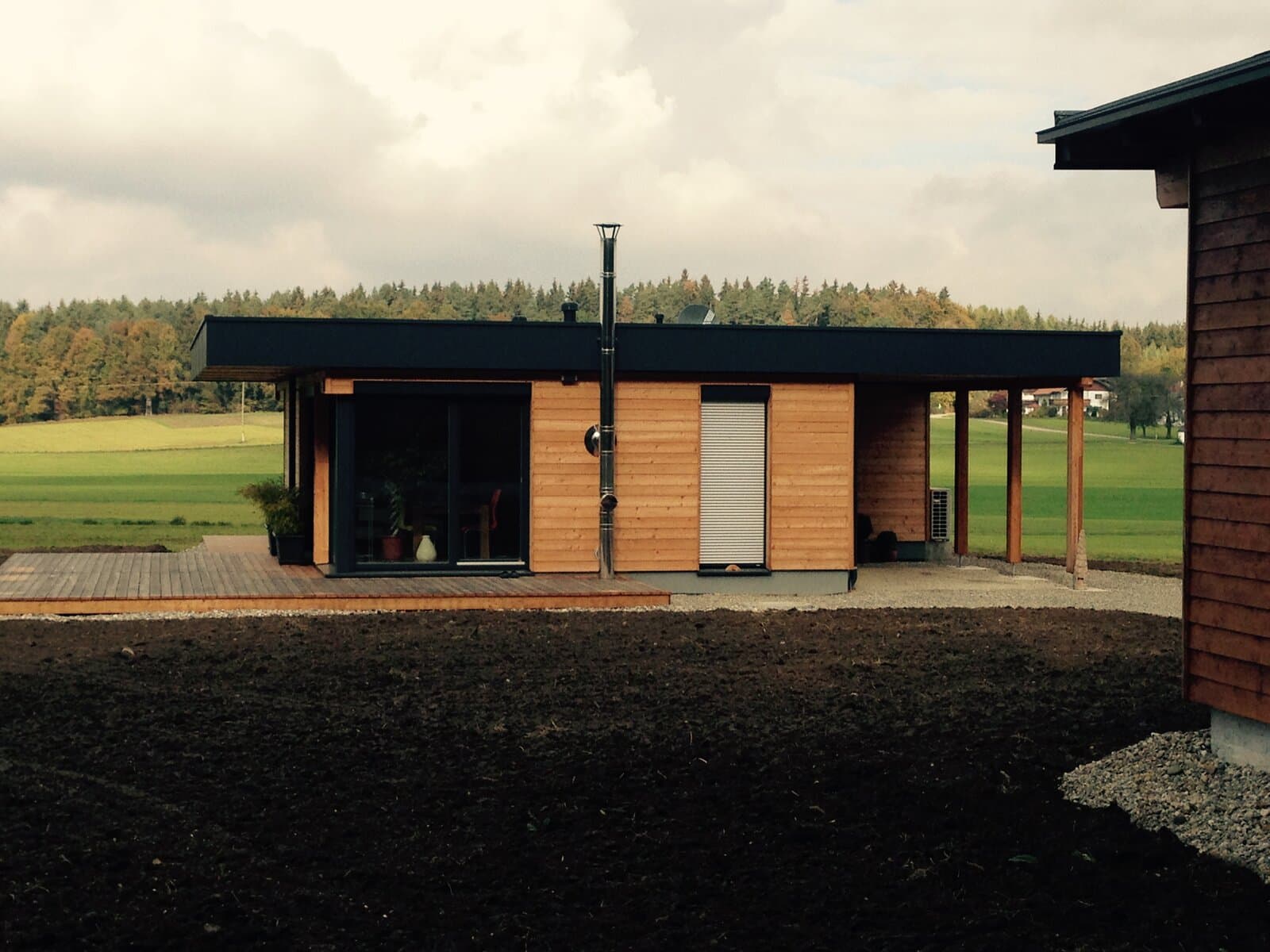

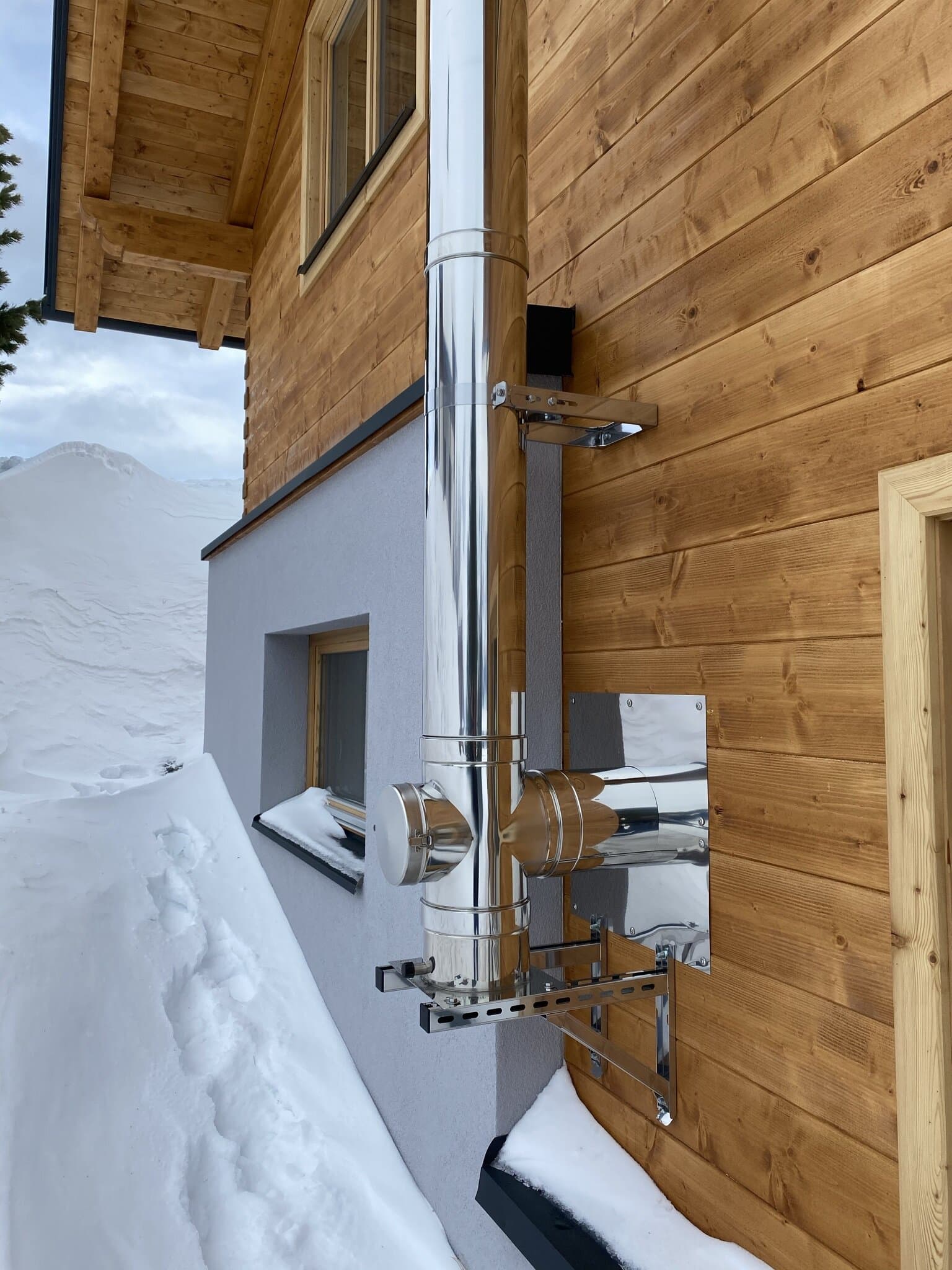

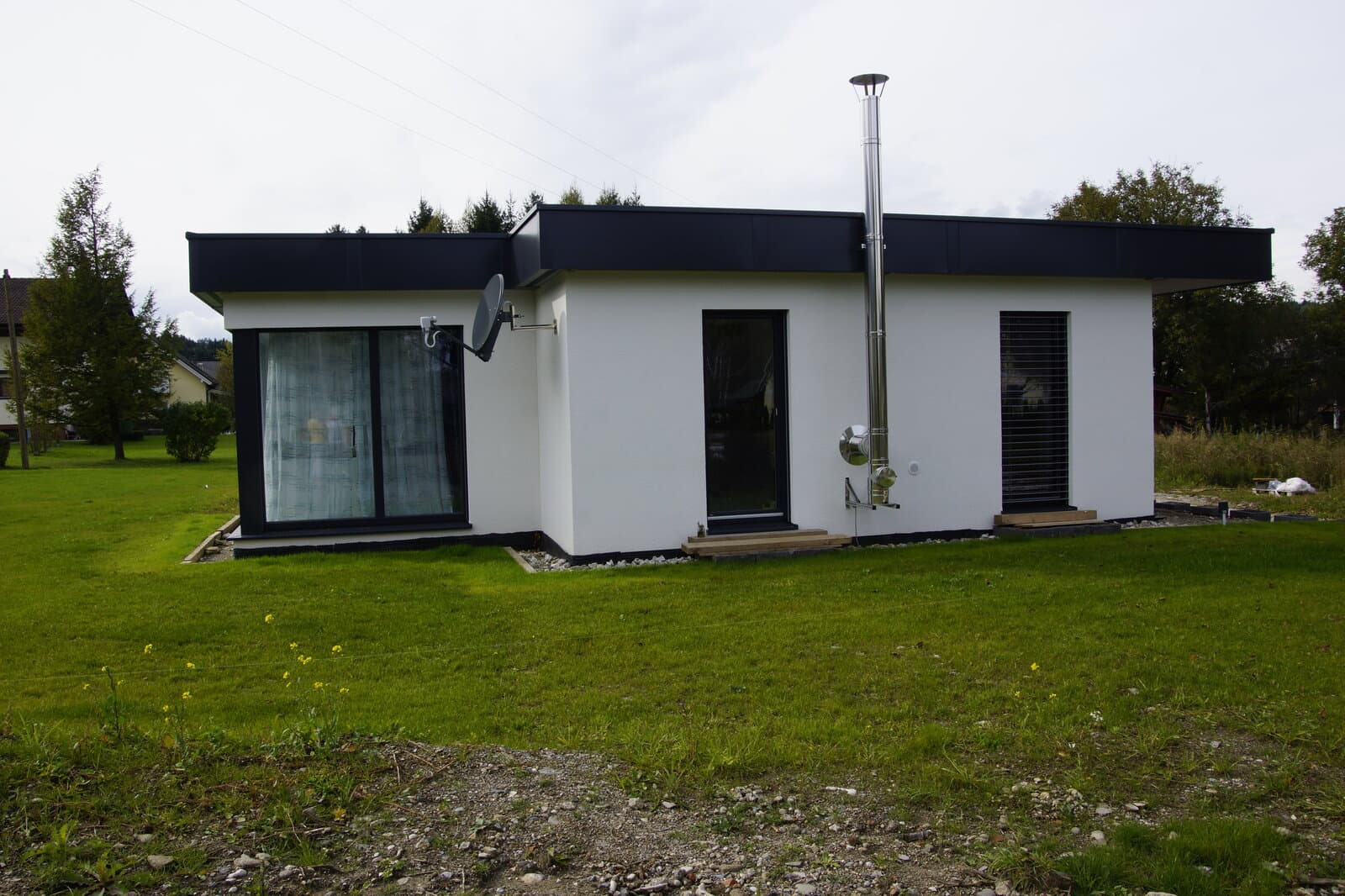

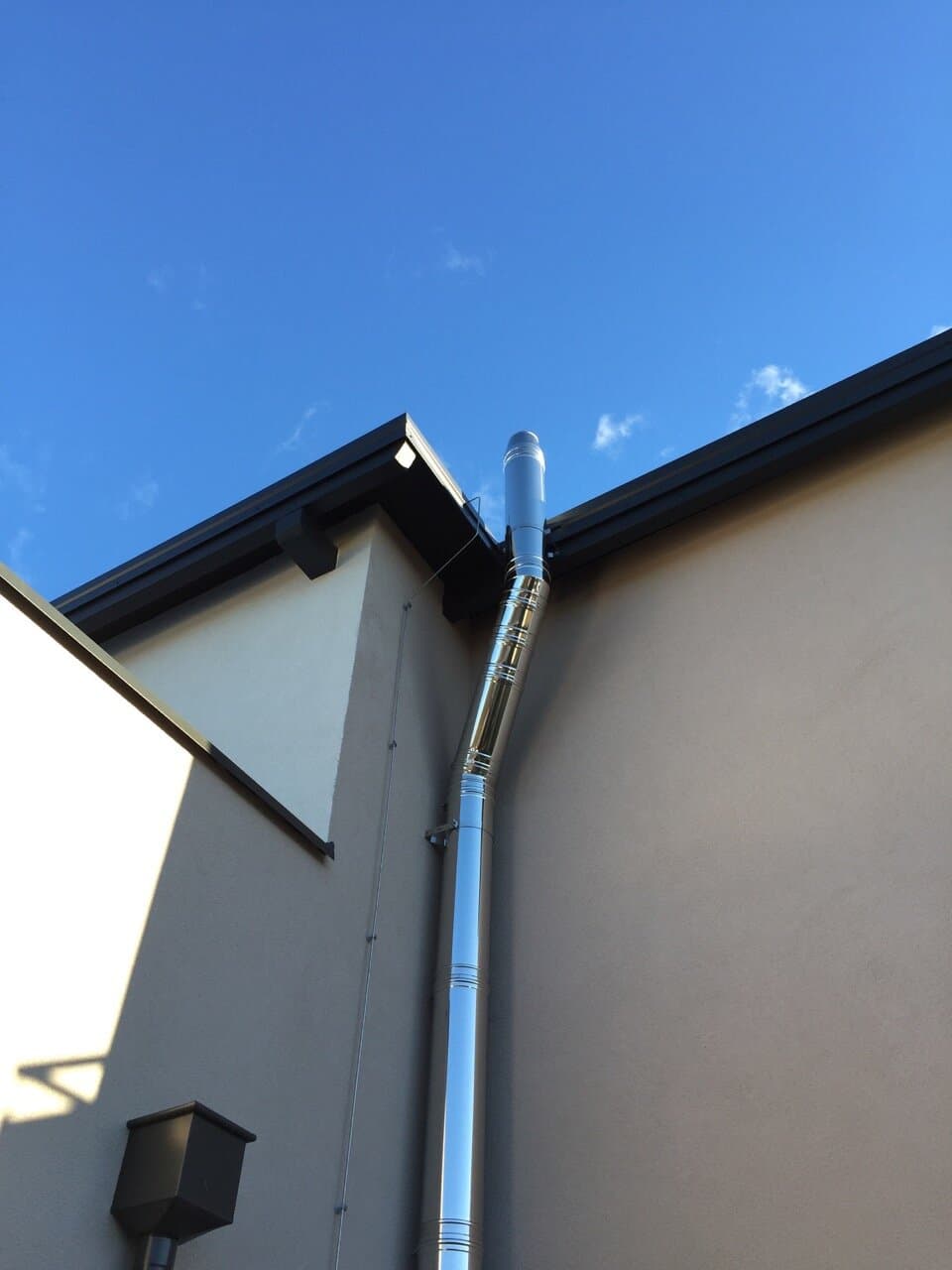

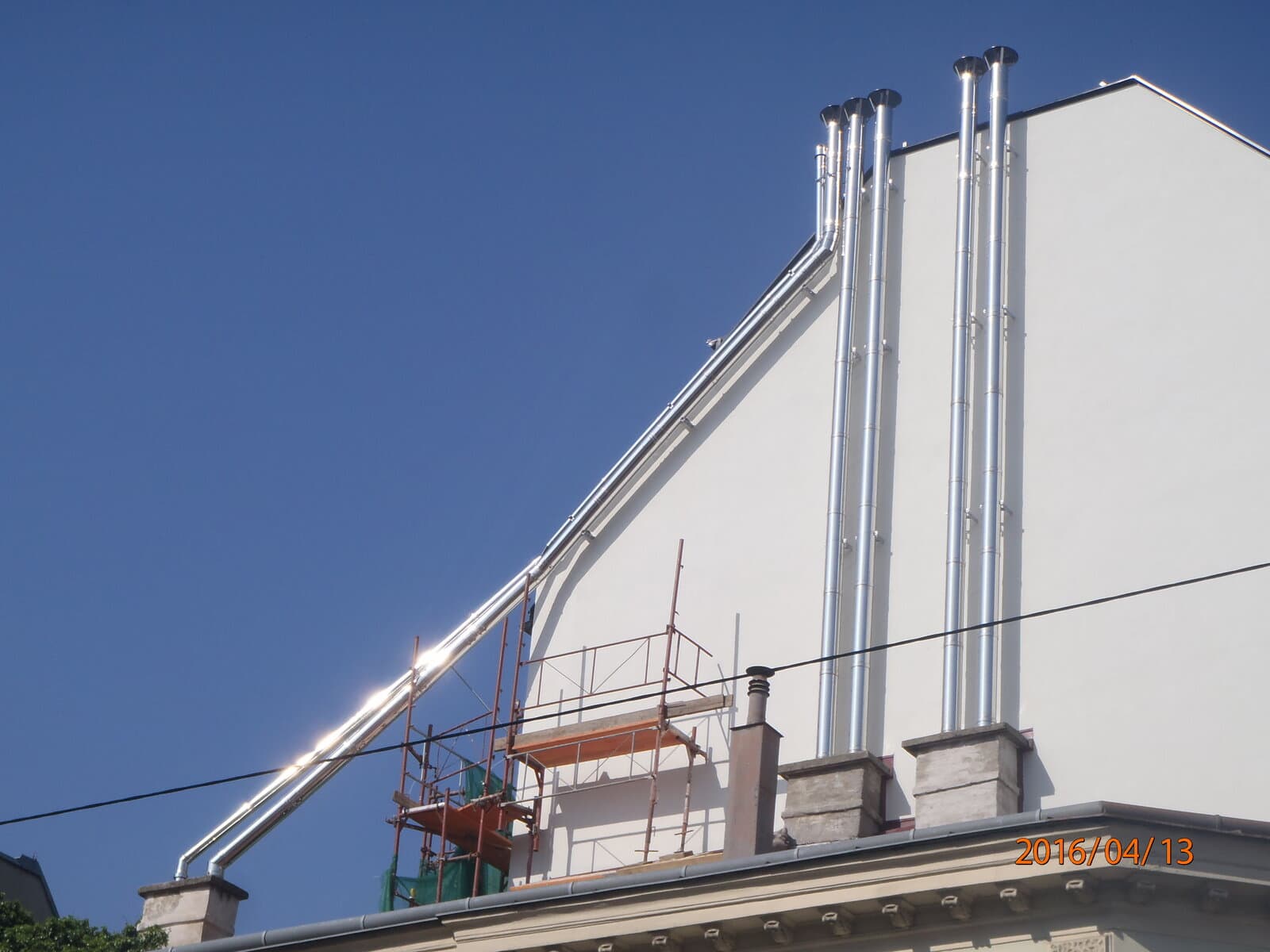

  • Einsetzbar an der Fassade und im Gebäudeinneren (wenn kein Brandabschnitt durchdrungen wird)
  • Einfachste Montage und auch leichte Demontage bei Umbauten und Ergänzungen
  • Gedeckelte Elemente / Steinwolle ist nicht sichtbar
  • Bis DN 350 ist jedes Element regenwasserdicht - dadurch ist ein Abschluss nicht zwingend erforderlich
  • Das Innenrohr ist 5 cm länger als der Außenmantel - zur leichteren Montage
  • Wandabstände von 50 mm bis 800 mm realisierbar
  • Freier Dachüberstand ohne Abspannung bis max. 3 m (mit statischen Klemmbändern bis DN 550) ab der letzten Befestigung

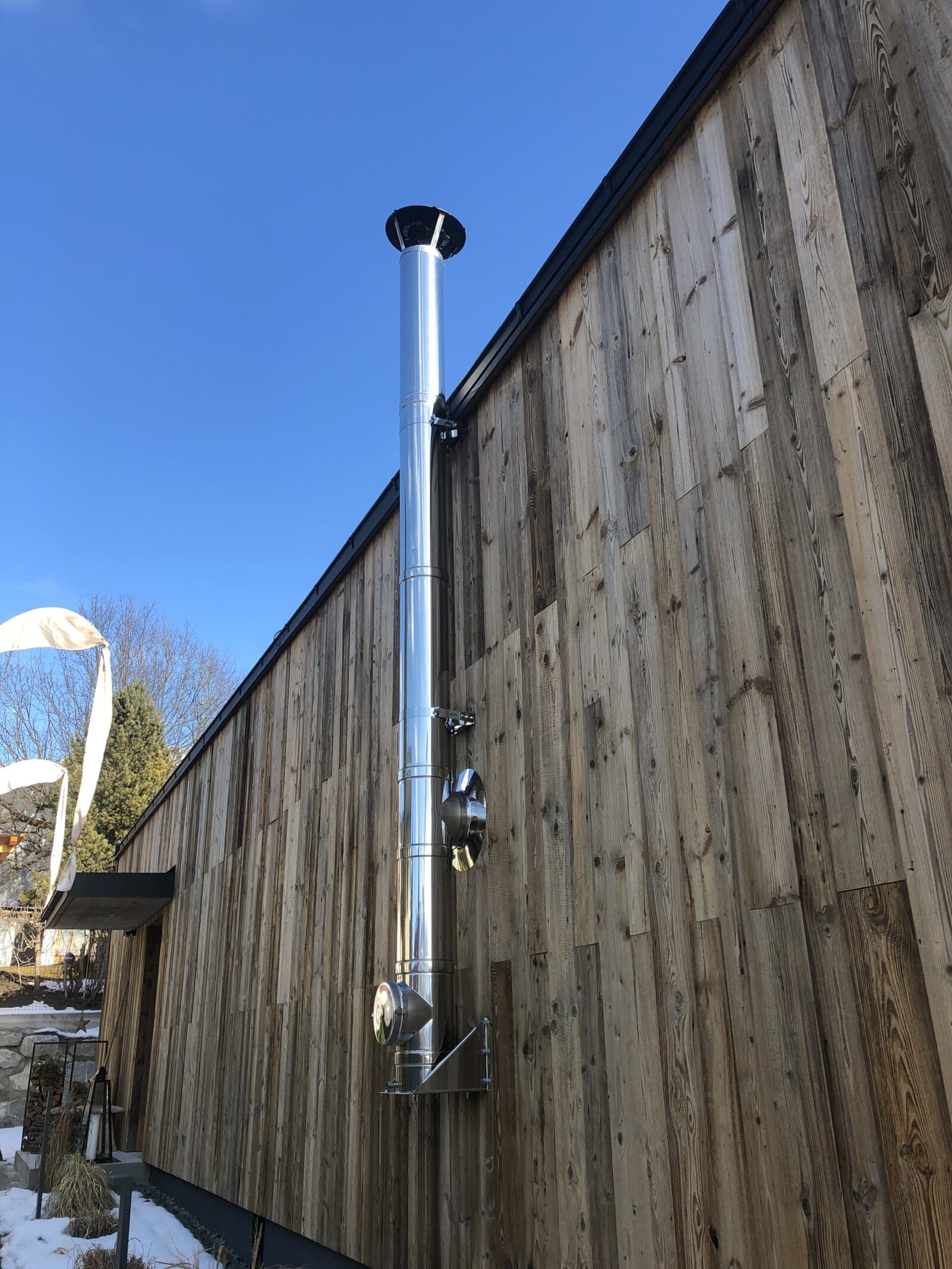

  • Kugelfang mit anliegender Reinigungsöffnung verfügbar für direktes Aufsetzen auf den Ofen
  • Klemmbänder des Außenmantels sind im Lieferumfang des jeweiligen Bauteils enthalten
  • Elemente einzeln im Karton verpackt
  • Passende Übergänge auf alle Verbindungsleitungen
  • Kondensatbeständig und damit FU (feuchtigkeitsunempfindlich)
  • Ohne Dichtungen rußbrandbeständig
  • Kombinierbar mit einwandigen Stocker Verbindungsleitungen wie PolyLine und NiroLine

Montage
  • Hohe Montagegeschwindigkeit durch zentriertes Innenrohr am Eintauchstück, welches 5 cm länger als der Außenmantel ist
  • Keine Verletzungsgefahr bei der Montage durch stirnseitig geschlossene Elemente
  • Spezielle kürzbare Längenelemente verfügbar
  • Längenausgleichselemente lieferbar

Mehrpreise

Pulverbeschichtung in RAL-Farben (seidenmatt) möglich

  • 30 % Mehrpreis auf den Bruttolistenpreis (rabattfähig)
  • Mindestmehrpreis für die Beschichtung: Euro 150,00
  • Die auf das Blei gelöteten Konusse der Dachdurchführungen können nicht pulverbeschichtet werden
  • Schrauben können nicht beschichtet werden
  • Verlängerte Lieferzeit


Matt ohne Aufpreis lieferbar (nicht alle Bauteile verfügbar)


Andere Dimensionen, Farb- oder Oberflächenausführungen auf Anfrage lieferbar


Sonderdämmstärke: DN 130 / DN 150 / DN 180 mit 50 mm

  • 25 % Mehrpreis auf den Bruttolistenpreis (rabattfähig)
  • Verlängerte Lieferzeit


Wandstärke innen 1,0 mm (nur für den Unterdruck geeignet):

  • 45 % Mehrpreis auf den Bruttolistenpreis (rabattfähig)
  • Verlängerte Lieferzeit

Warenrücknahme
  • Es können nur wiederverkaufsfähige und unbeschädigte Bauteile zurückgenommen werden
  • Sonderanfertigungen, Dimensionen ab DN 300 und Bauteile aus DW50 sind von der Rücknahme ausgeschlossen
  • Die Bauteile müssen in einem zusätzlichen Überkarton retourniert werden, da sie im Originalkarton zu leicht beschädigt werden können
  • Wir berechnen eine Manipulationsgebühr von 25 %

CE-Zertifikatsnummer

0036 CPD 91293 001


CE-Klassifizierung

T200 P1 W V2 L50050 O 50 (bis DN 300 mm mit Dichtung)
T200 P1 W V2 L50050 Oxxx (ab DN 350 mm mit Dichtung)
T600 N1 W V2 L50050 G50 (bis DN 300 mm ohne Dichtung)
T600 N1 W V2 L50050 Gxxx (ab DN 350 mm ohne Dichtung)


Downloads

Anlagenbilder_NiroLine_DW25.pdf

Bestellformular_NiroLine_DW25.pdf

Datenerfassungsblatt_NiroLine_DW25.pdf

Flyer_NiroLine_DW25.pdf

Montage_NiroLine_DW25.pdf

Montage_NiroLine_DW25_2 Punkt Abspannung.pdf

NiroLine_DW25_Statisches_Laengenelement_kuerzen_Anleitung.pdf

NiroLine_DW25_Versatzmasse.pdf

Preisbeispiel_NiroLine_DW25.pdf

Preisbeispiel_NiroLine_DW50.pdf

Zulassung_NiroLine_DW25.pdf
