KombiLine F90 / F30 Leichtbauschacht

Einsatzbereich

• Leichtbauschachtlösung für den Neubau in F90/L90 bzw. F30/L30 Ausführung (F90/L90 = Feuerwiderstandsdauer 90 Minuten), (F30/L30 = Feuerwiderstandsdauer 30 Minuten)
• Festbrennstoffe: Mindestens 50 mm Abstand zu brennbaren Bauteilen

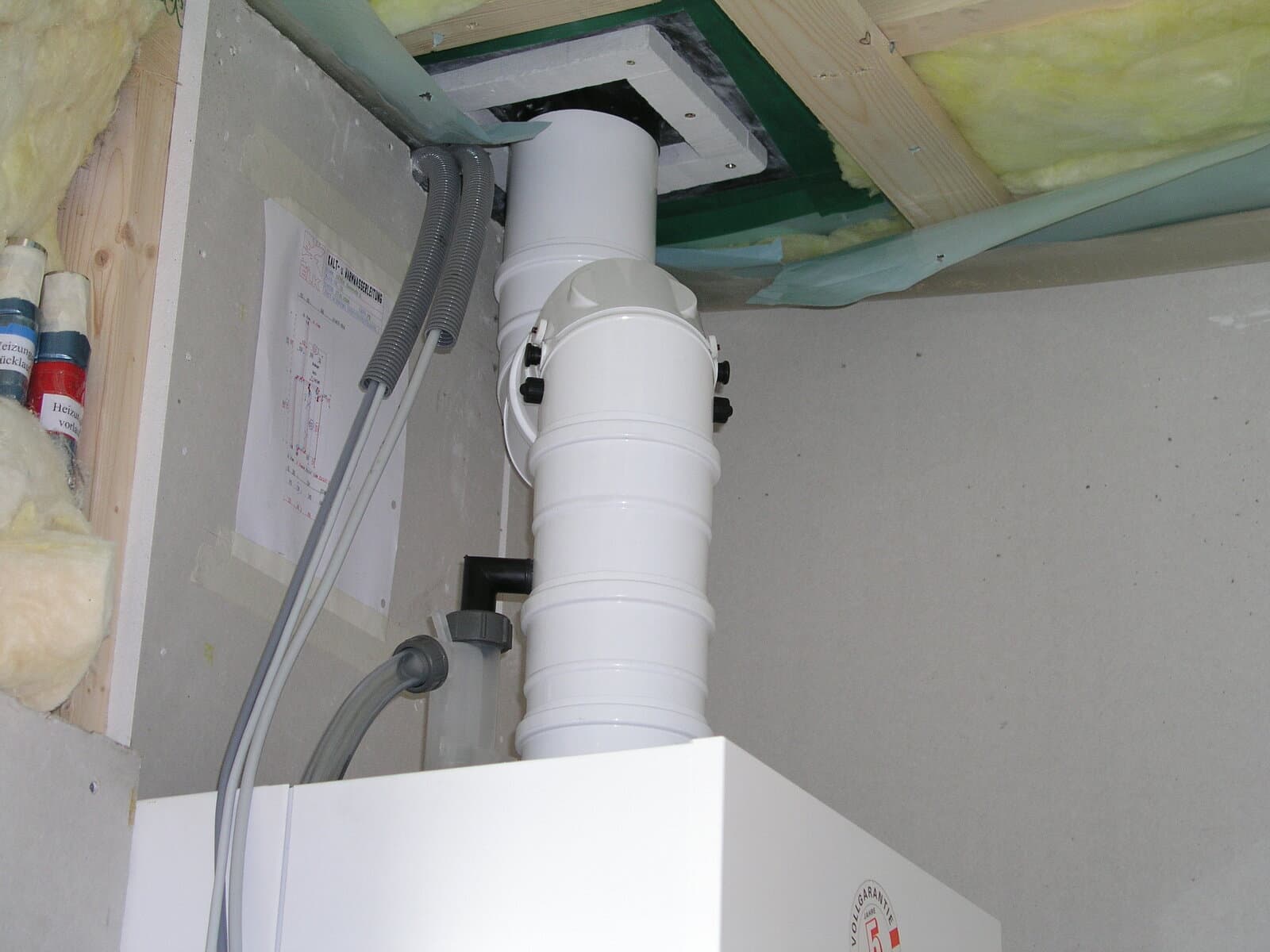

• Brennwertabgasanlagen bis 120 °C: Kein Abstand (0 mm) zu brennbaren Bauteilen
• Universell einsetzbar für die Befüllung mit Stocker PolyLine, NiroLine und KeraLine Abgasrohren und damit eine optimale Lösung für jeden Brennstoff

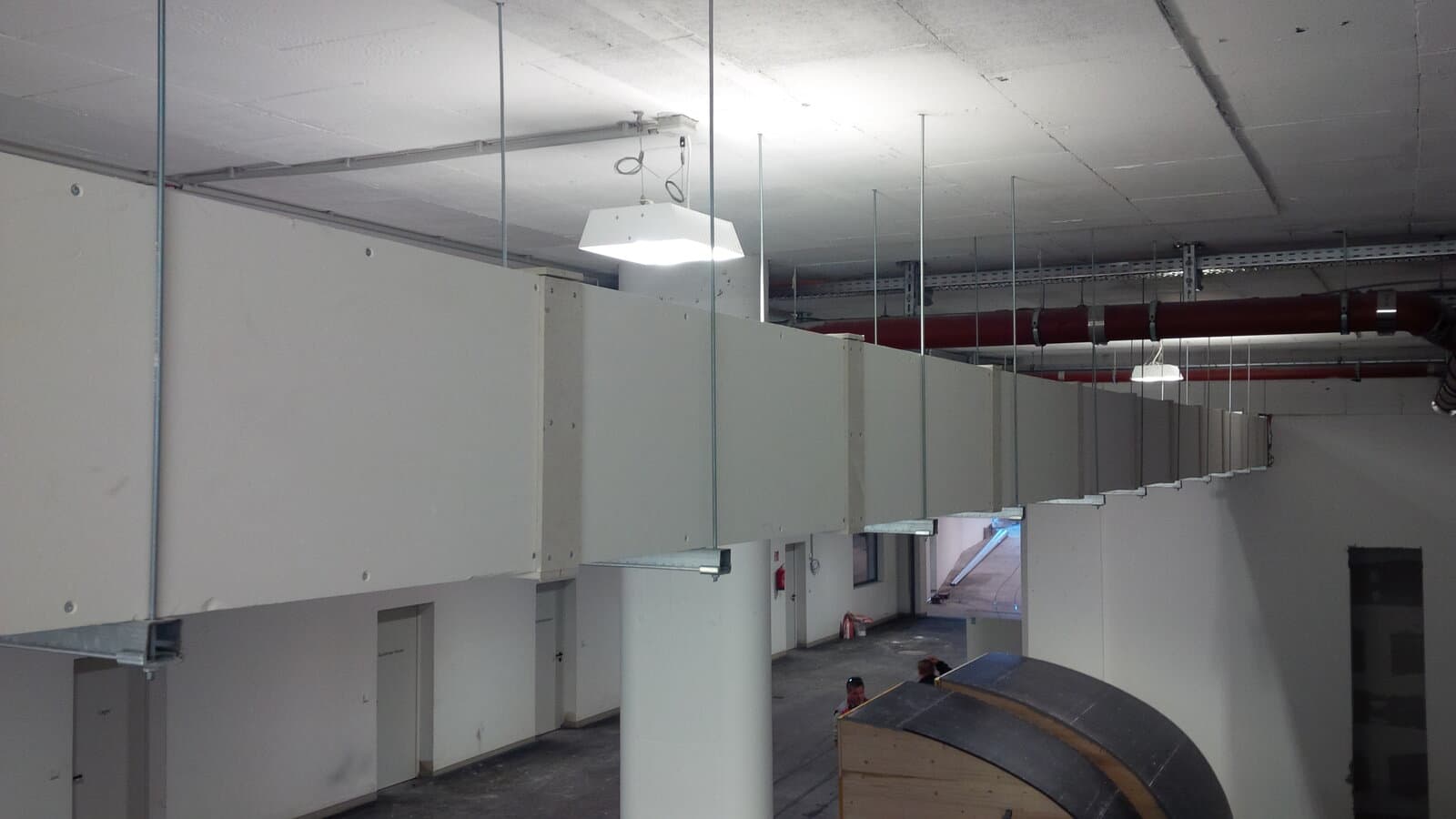

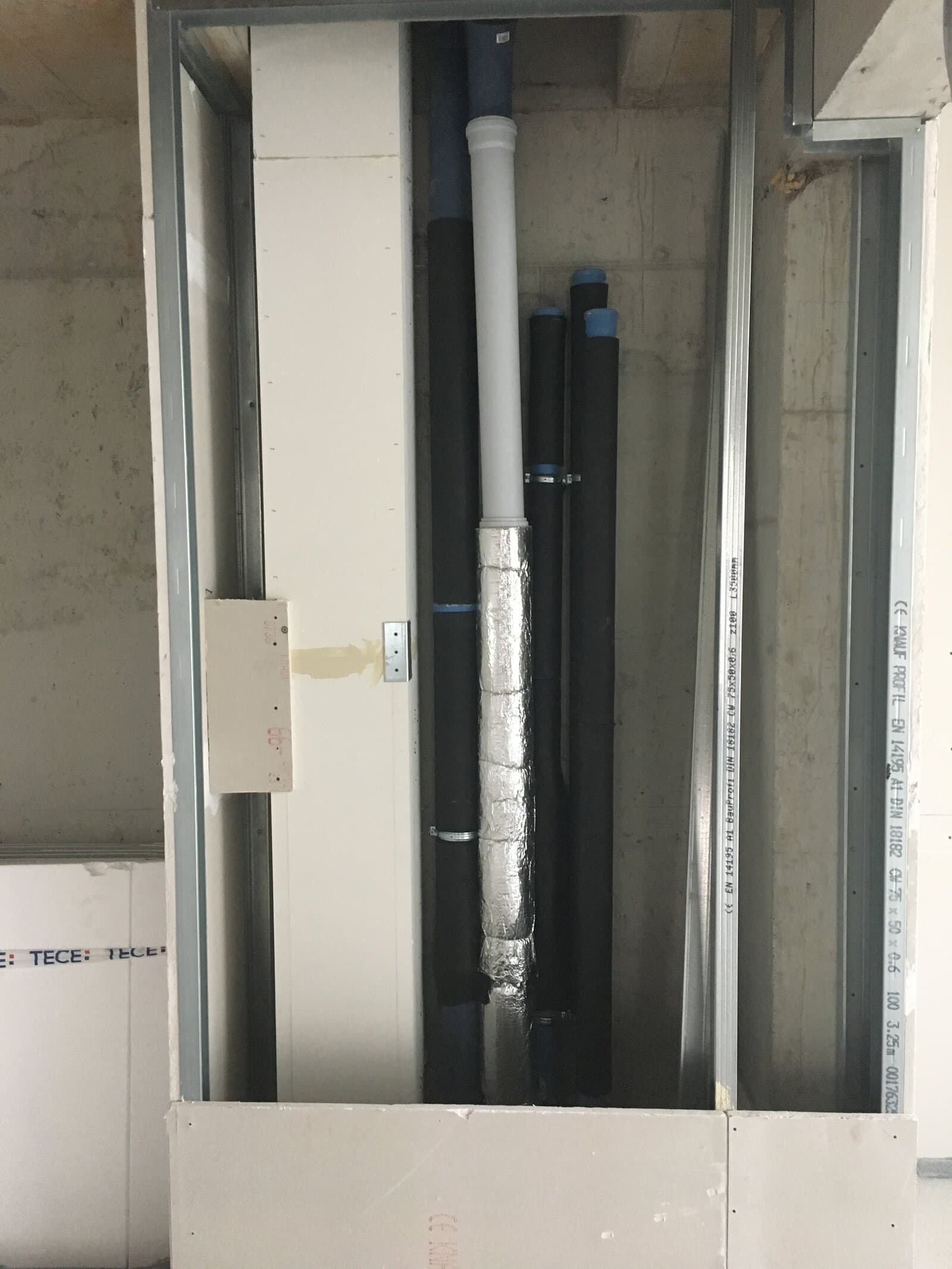

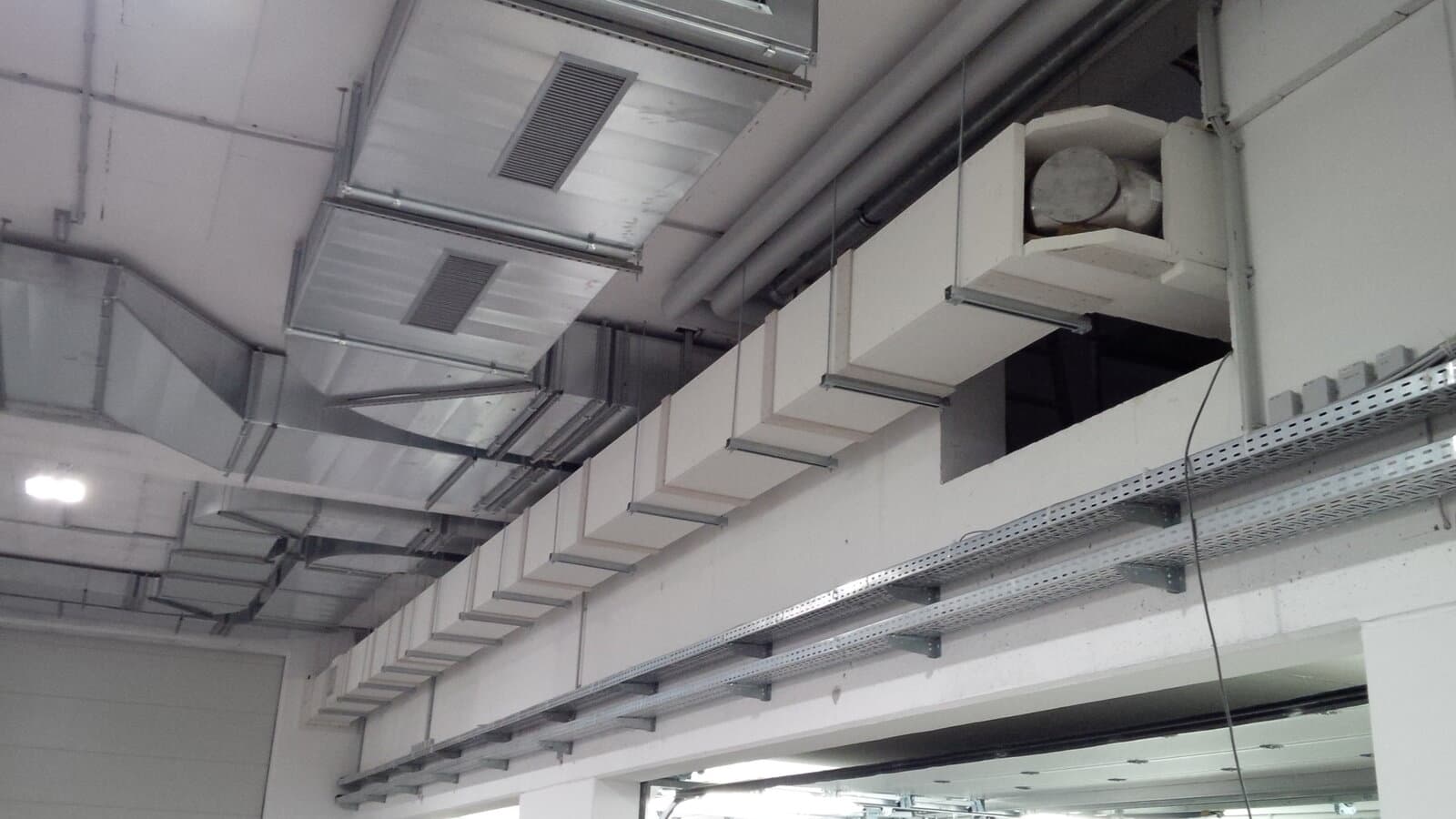

• Auch als brandbeständiger Installations- und Lüftungsschacht geeignet

Material

Kalziumsilikatplatten

Wandstärke

40 mm bzw. 25 mm

Dämmung

• Nicht erforderlich, kann aber am Innenrohr - je nach Einsatzgebiet - angebracht werden
• 30 mm Dämmung - direkt am Inneren des F90/L90-Schachts anliegend um Kältebrücken zu vermeiden - gegen Aufpreis lieferbar
• Optimal für Niedrigenergie- und Passivhäuser

Außendurchmesser

F30/L30:
Innen: 150 x 100 mm
Außen: 200 x 150 mm

F90/L90 einzügig:
Innen: von 120 x 120 mm bis 340 x 340 mm
Außen: von 200 x 200 mm bis 420 x 420 mm

F90/L90 doppelzügig:
Innen: von 200 x 200 / 200 x 140 mm bis 270 x 270 / 270 x 240 mm
Außen: von 280 x 460 mm bis 350 x 630 mm

Sondergrößen auf Anfrage

Oberflächen

• Glatt (wie Innenausbauplatten) und spachtelfertig
• Mit Haftgrund versiegelt zum Anbringen von Dichtfolien bzw. Dichtecken

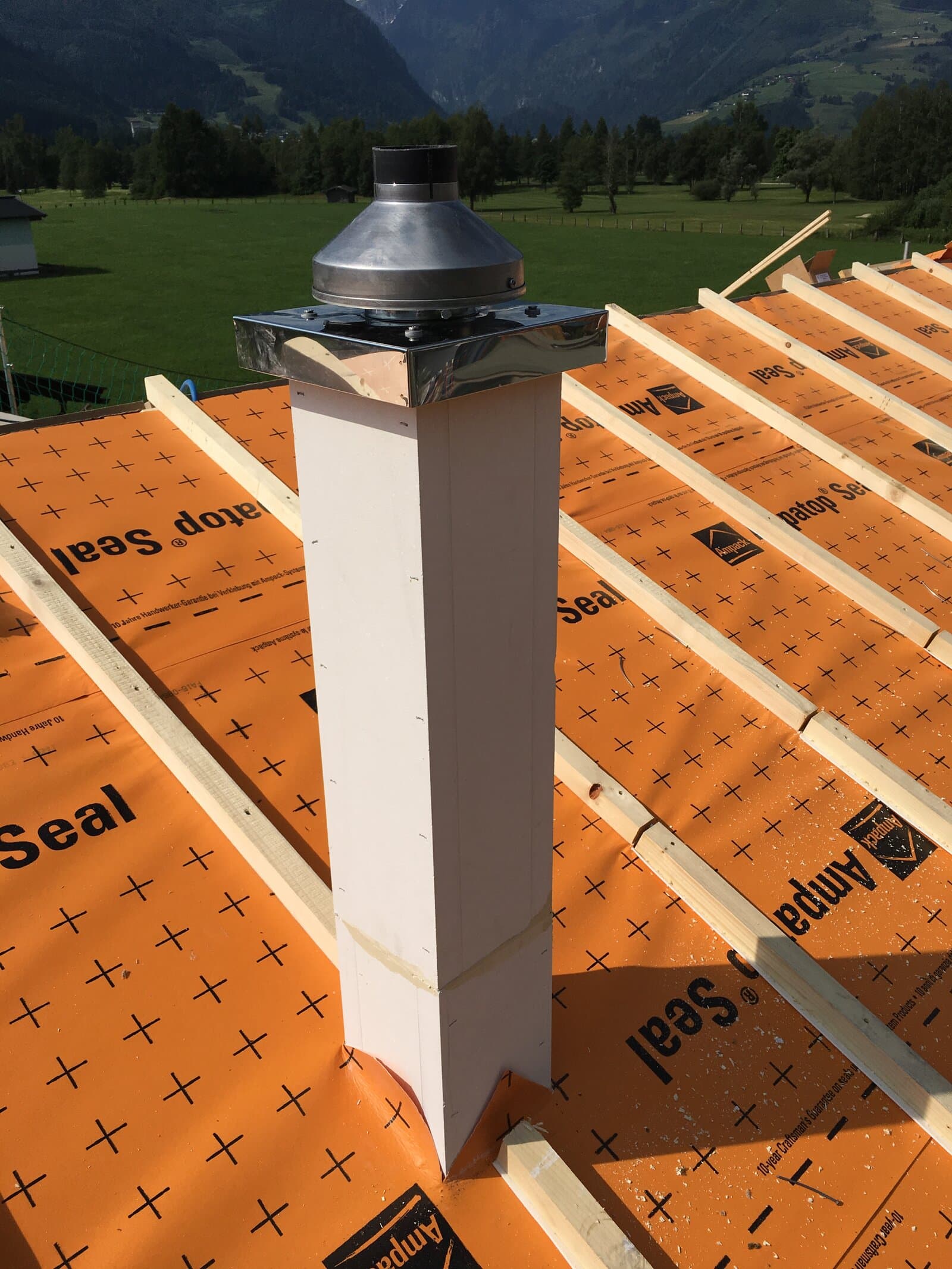

• Werksverputzes Kopfelement für Dachbereich in weiß

Überdruck

Je nach Einsatzgebiets des verwendeten Stocker Abgassystems

Max. Abgastemperatur

400 °C

Verbindungstechnik

• Verklebung der Stöße an den Schachtenden mit Spezialkleber
• Schachtverbinder aus verzinktem Stahlblech zur Fixierung der Elemente während der Trocknung des Spezialklebers
• Sonderverbinder bei abweichenden Abmessungen

Besonderheiten

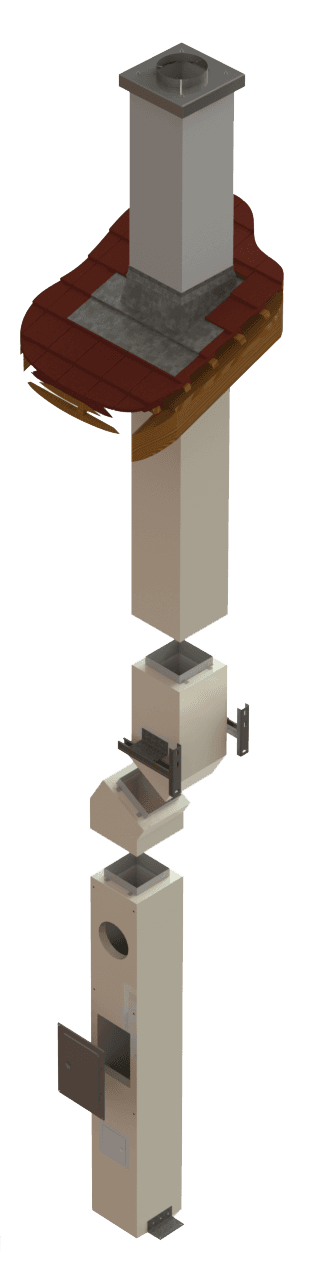

• Vorgefertigte, vormontierte Schachtelemente in abgestuften Längen zum Verkleben
• Innenliegender Schachtverbinder als zusätzliche Stabilisierung zum Aushärten des Klebers

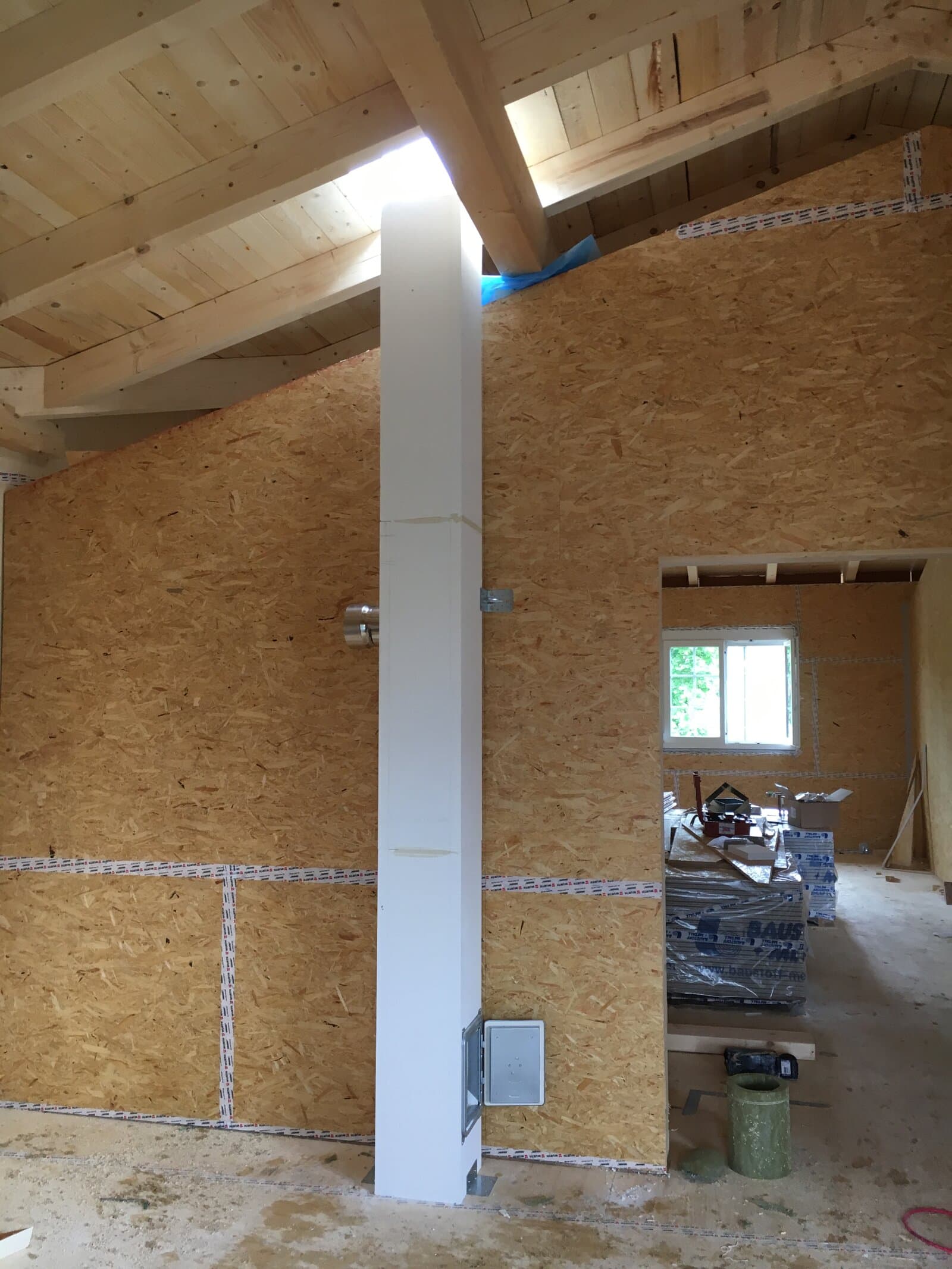

• Sehr leichte Bauweise, dadurch statischer Vorteil bei Dachbodenausbau und Aufstockungen
• Sehr schnelle und einfache Montage

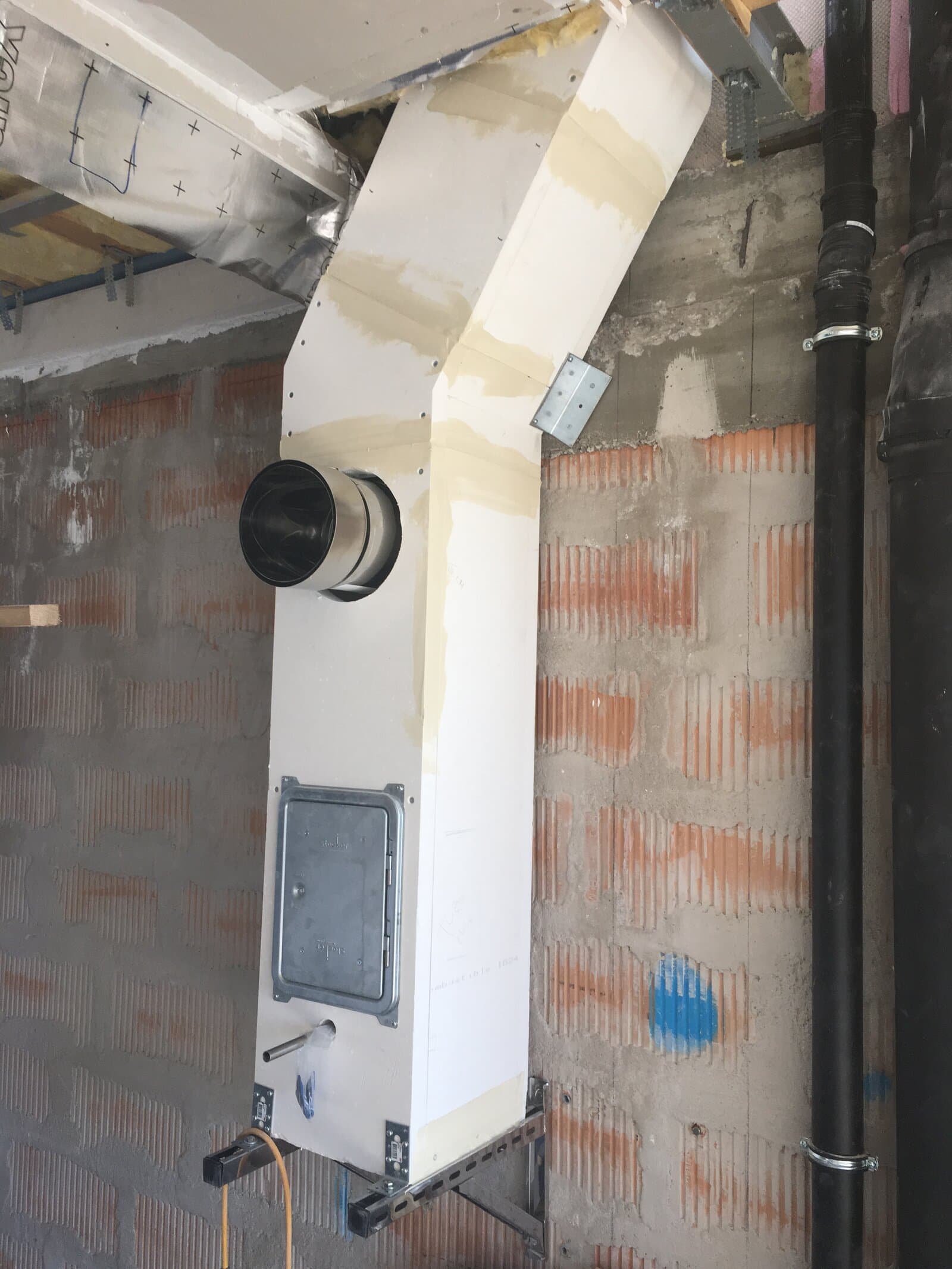

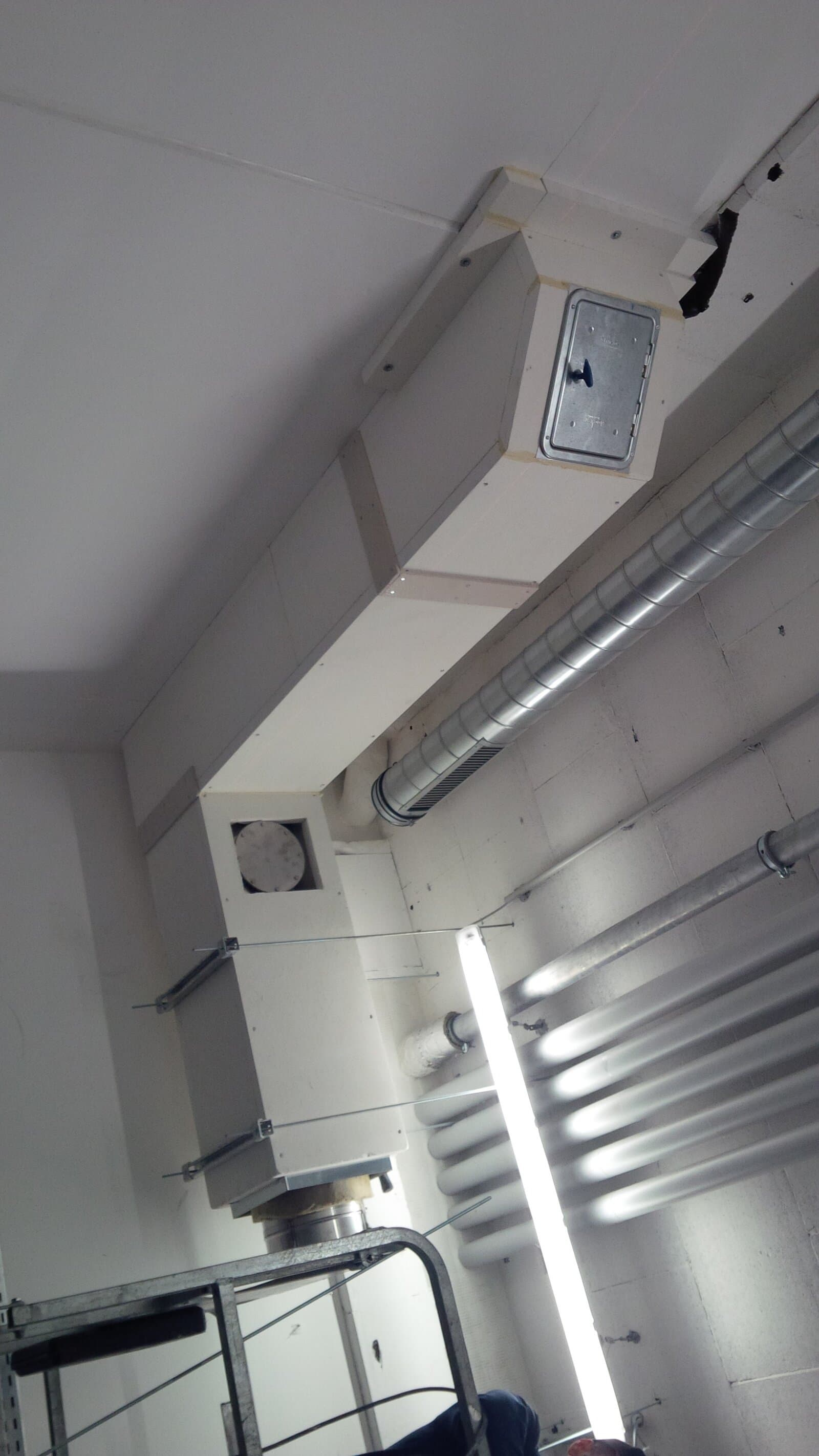

• Verzüge durch vorgefertigte Umlenkelemente möglich

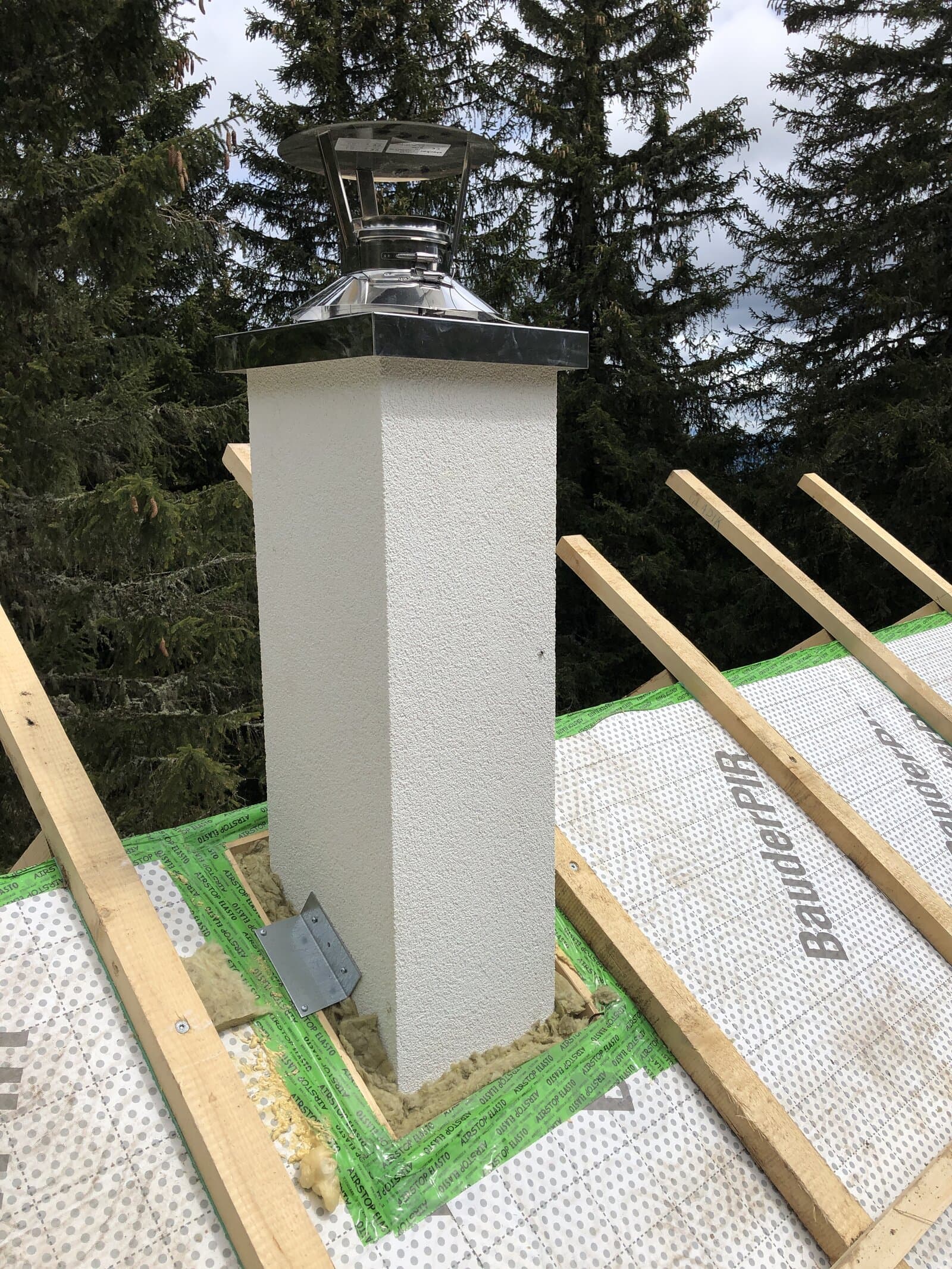

• Werksverputzes Kopfelement verfügbar

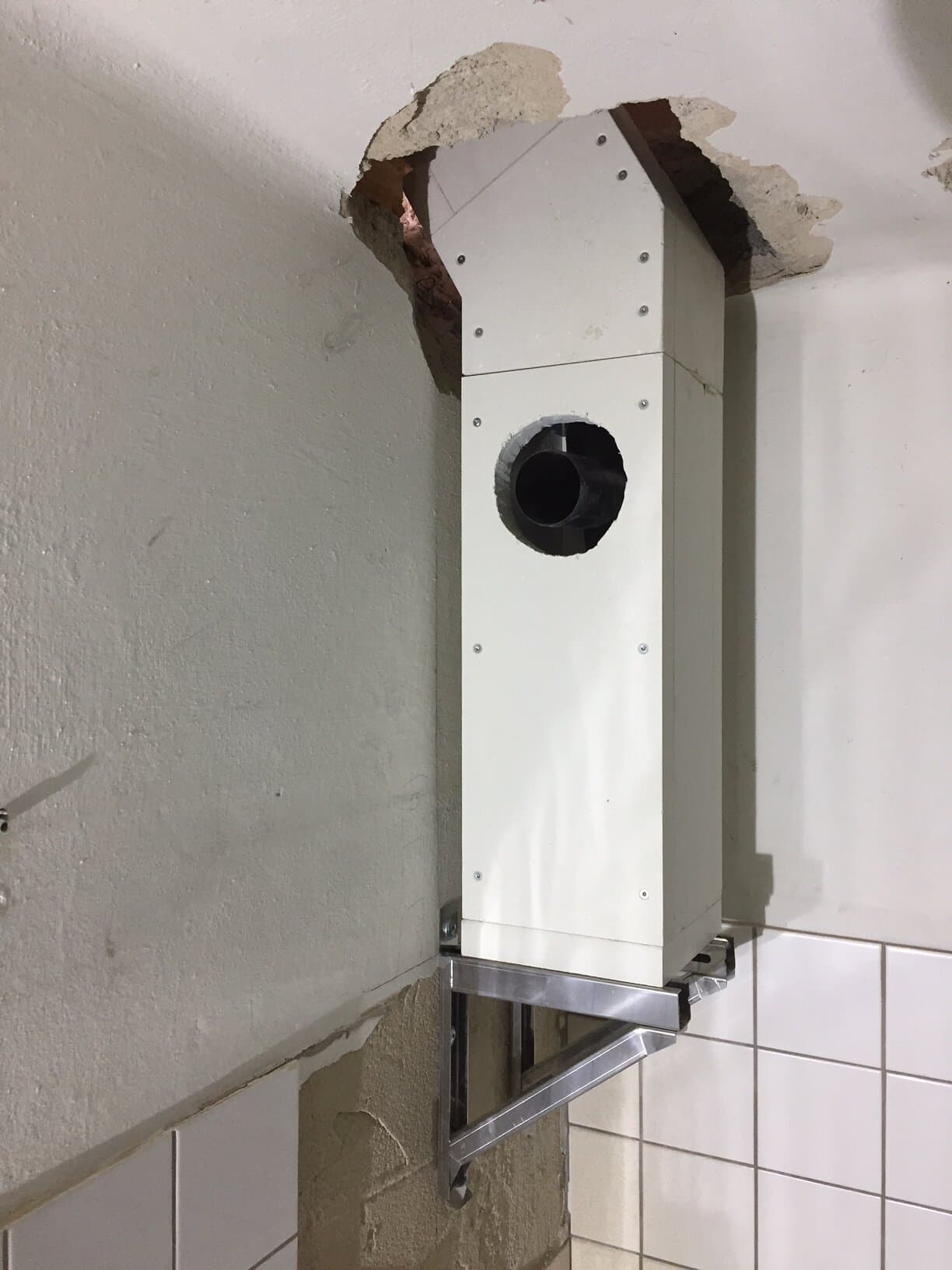

• Elemente mit abschraubbarer Frontplatte zur leichteren Installation verfügbar
• Blower-Door-Test dicht

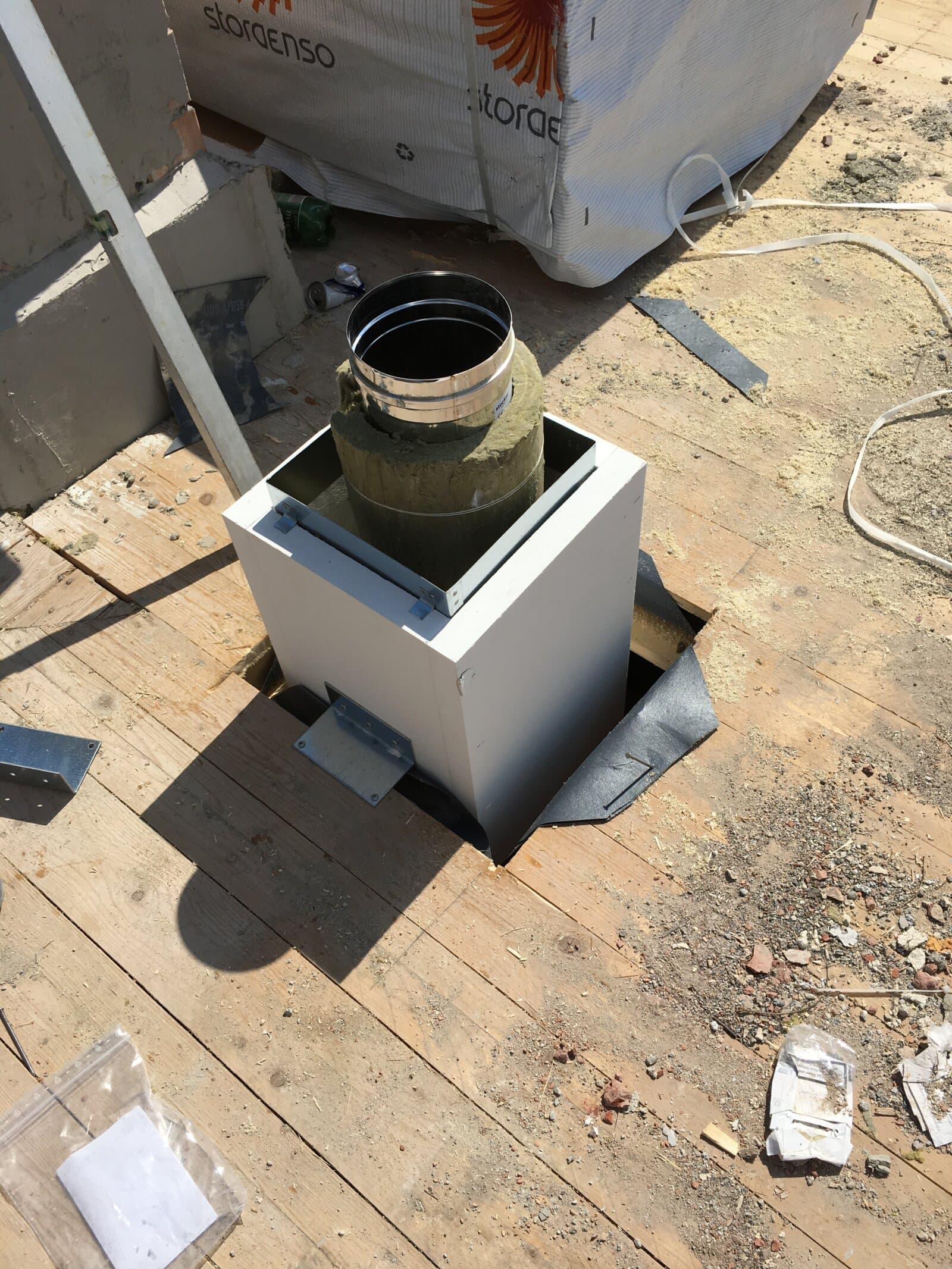

• Andichten an die Gebäudehülle mittels Dichtecken
• Auch ohne Innenrohr unverspachtelt F90/L90 bzw. F30/L30 beständig
• Verkleidung und Abstopfung im Deckenbereich mit mehr brennbaren Materialien erlaubt
• Geeignet für den Einbau von einwandigen Stocker Kaminsystemen mit Systemzulassung

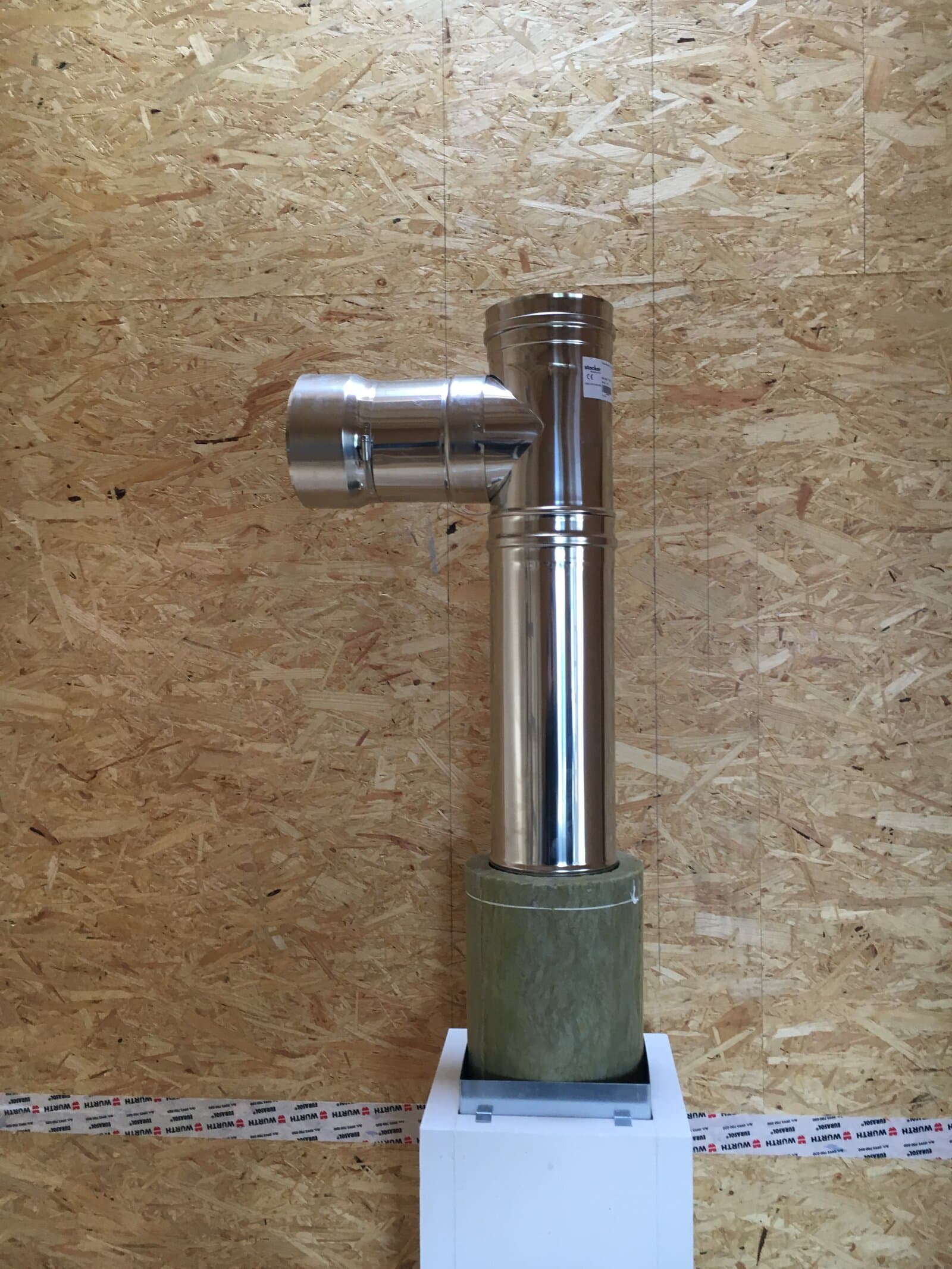

• Mit einwandigen NiroLine und KeraLine Keramik Innenrohren für Festbrennstoffe auch ohne Isolierung geeignet
• Im Außenbereich ist ein Verputzen oder eine Verkleidung erforderlich

Montage

• Einfachste Verbindungstechnik durch Kleben und innenliegende Kastenverbinder

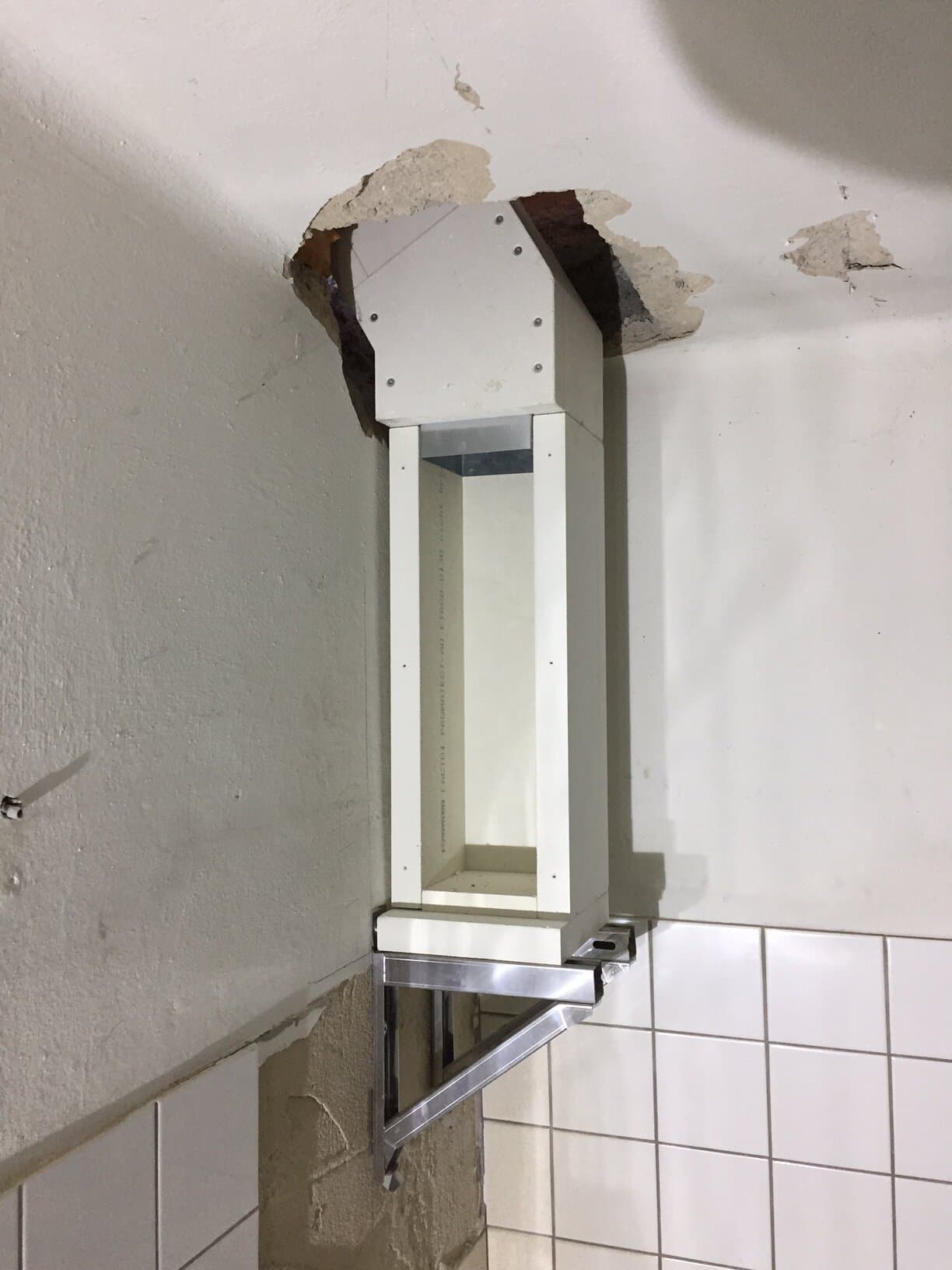

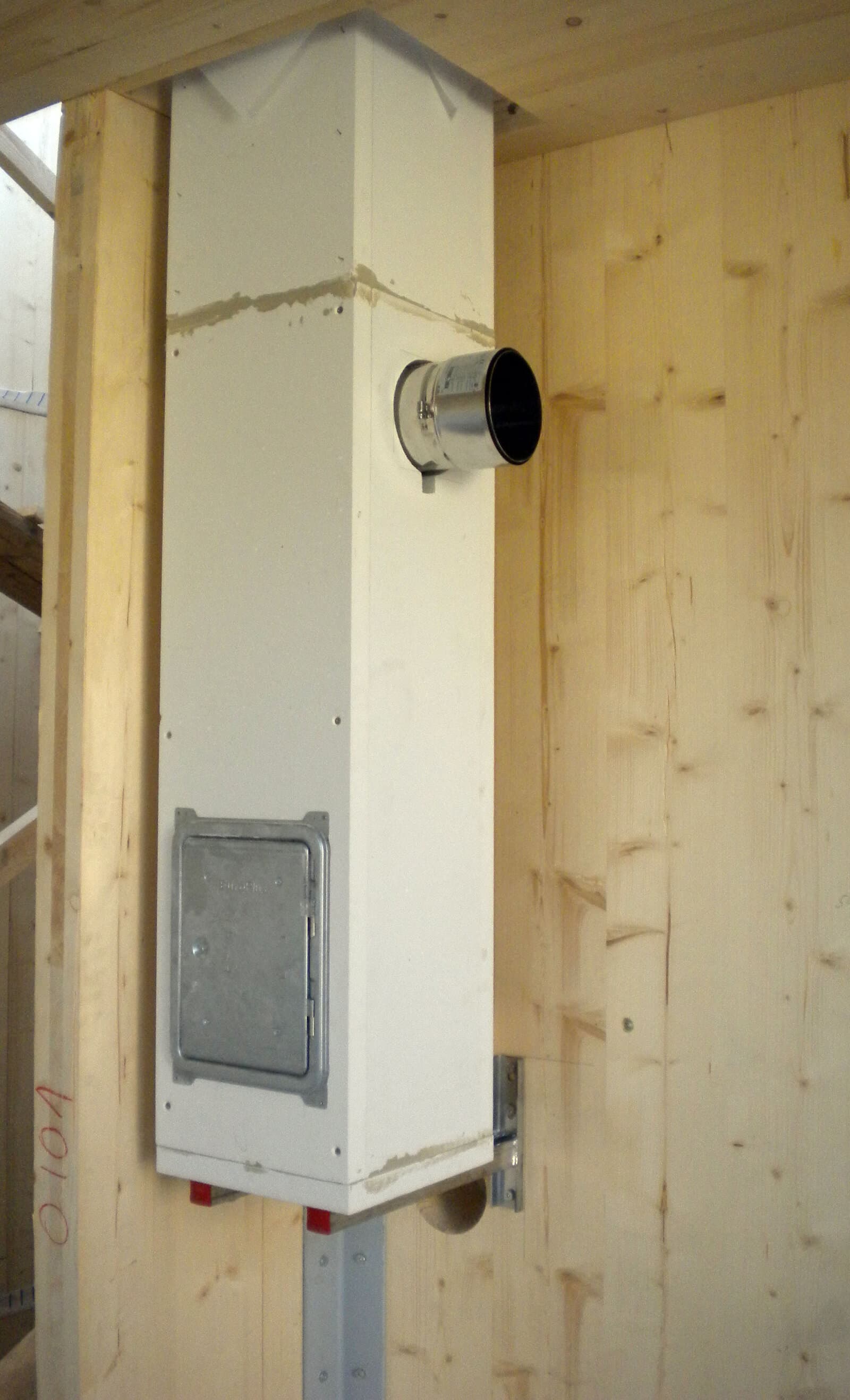

• Elemente mit abnehmbarer Frontplatte zur leichteren Montage der Anschlüsse und Revisionsöffnungen

Mehrpreise

Verpackungszuschlag bei Einzelversand: Euro 21,50

Warenrücknahme

• Sonderanfertigungen sind von der Rücknahme ausgeschlossen
• Wir berechnen eine Manipulationsgebühr von 25 %

CE-Zertifikatsnummer

Mit PolyLine Innenrohr: 085-CPR-0454
Mit NiroLine Innenrohr: 1085-CPR-0453
Mit KeraLine Innenrohr: 1085-CPR-0452

CE-Klassifizierung

Abhängig vom gewählten Innenrohrtyp - siehe Leistungserklärung mit Innenrohr als System
